DS200TCCAG1AJB GE Common Analog I/O Board

Genel Bakış

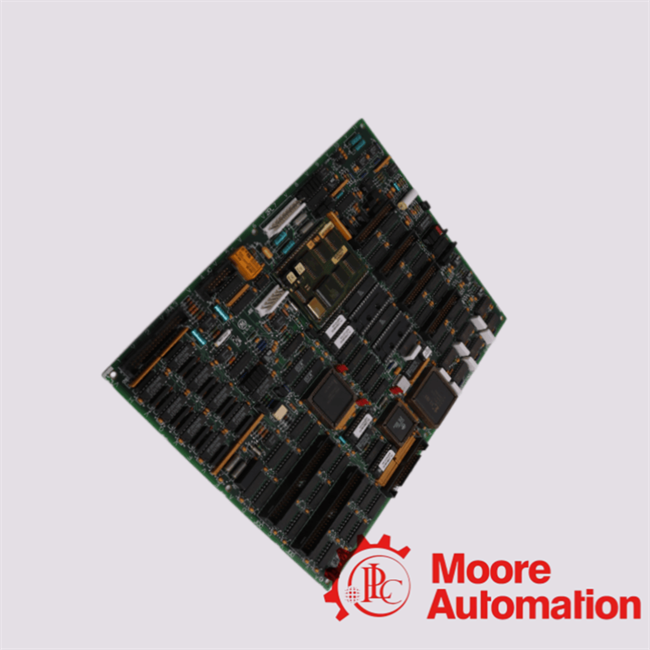

GEDS200TCCAG1AJBOrtak Analog G/Ç Kartıkullanılan endüstriyel bir kontrol modülüdür.GE Speedtronic Mark V gaz türbini kontrol sistemleri. Bu bir parçasıTCCA (Ortak Analog I/O Kartı) ailesiTürbin kontrol mimarisi içerisinde analog sinyal koşullandırma, ölçeklendirme ve yönlendirmeden sorumludur.

DS200TCCAG1AJByönetim kurulu olarak görev yaparmerkezi analog arayüz modülütürbin kontrol “çekirdeğinin” içinde (tipik olarak R5 çekirdeği). Birden fazla terminal panosundan analog sinyalleri toplar ve bunları kontrol sisteminin işlem ünitesi için şartlandırılmış sinyallere dönüştürür.

Olarak hareket edersinyal koşullandırma ve arayüz merkezisensör verilerinin doğru, kararlı ve dijital kontrol mantığı işlemeye uygun olmasını sağlar.

Teknik Veriler

Kesin değerler revizyona (AJB varyantı) göre biraz değişiklik gösterse de, tipik özellikler şunları içerir:

• Üretici: General Electric (GE)
• Seri: Mark V Speedtronic
• İşlev: Analog I/O sinyal koşullandırma kartı
• Giriş türleri: 4–20 mA, RTD, termokupl, şaft voltajı/akımı
• Güç kaynağı: 2PL konektörü aracılığıyla TCPS'den
• İletişim: 3PL veri yolu arayüzü
• Montaj yeri: R5 çekirdek kabini
• Çevresel kullanım: Endüstriyel türbin kontrol sistemleri

Hakkında SSSDS200TCCAG1AJB

S1: Fonksiyonel rolü nedir?DS200TCCAG1AJBGE Mark V türbin kontrol mimarisi içindeki Ortak Analog Giriş/Çıkış Kartı?

C: DS200TCCAG1AJBOrtak Analog I/O Kartı, GE Mark V Speedtronic kontrol sistemi içerisinde merkezi bir analog sinyal toplama ve koşullandırma arayüzü olarak işlev görür. Heterojen alan analog girişlerinin toplanmasından ve bunların kontrol çekirdeği (STCA/COREBUS) tarafından aşağı akış işlemi için kalibre edilmiş, sistem uyumlu sinyallere dönüştürülmesinden sorumludur.

S2: Nasıl oluyor?DS200TCCAG1AJBOrtak Analog G/Ç Kartı, endüstriyel enstrümantasyon girişleri için çok alanlı sinyal koşullandırma gerçekleştiriyor mu?

C:DS200TCCAG1AJBOrtak Analog I/O Kartı, 4–20 mA döngüler, RTD'ler, termokupllar ve şaft izleme sinyalleri gibi çeşitli analog girişlere amplifikasyon, doğrusallaştırma, izolasyon ve filtreleme uygulayarak çok alanlı sinyal koşullandırmayı yürütür ve zorlu türbin çalışma koşulları altında yüksek kaliteli sinyal bütünlüğü sağlar.

S3: Hangi gelişmiş analog sinyal yöntemlerinin desteklendiğiDS200TCCAG1AJBGE türbin sistemlerinde Ortak Analog I/O Kartı?

C: DS200TCCAG1AJBOrtak Analog G/Ç Kartı, hassas 4–20 mA akım döngüsü enstrümantasyonu, direnç sıcaklığı algılama (RTD) girişleri, soğuk bağlantı dengelemeli termoelektrik voltaj (termokupl) sinyalleri ve elektrostatik şaft voltajı/akım izleme kanalları dahil olmak üzere geniş bir endüstriyel sınıf analog modaliteleri yelpazesini destekler.

S4: Ne şekildeDS200TCCAG1AJBTerminal kartları ve dağıtılmış saha kablolama düzenekleri ile Ortak Analog Giriş/Çıkış Kartı arayüzü?

C: DS200TCCAG1AJBOrtak Analog Giriş/Çıkış Kartı, özel konnektör dizileri (örneğin, JAA, JBB, JCC, JDD) aracılığıyla CTBA, TBCA ve TBQA gibi dağıtılmış terminal alt sistemleriyle arayüz oluşturur ve türbin kontrol alt sistemi boyunca yapısal sinyal yönlendirmeyi, modüler Giriş/Çıkış genişletmeyi ve deterministik analog veri toplamayı mümkün kılar.

S5: Nasıl oluyor?DS200TCCAG1AJBOrtak Analog I/O Kartı, yüksek sıcaklık değişim koşulları altında termokupl ölçüm doğruluğunu garanti ediyor mu?

C:DS200TCCAG1AJBOrtak Analog I/O Kartı, entegre soğuk bağlantı dengeleme algoritmaları, hassas referans bağlantı noktası algılama ve doğrusal olmayan voltaj-sıcaklık doğrusallaştırma teknikleri aracılığıyla termokupl doğruluğunu sağlar, böylece yüksek sıcaklık türbin ortamlarında termal kaymayı ve ölçüm belirsizliğini en aza indirir.
