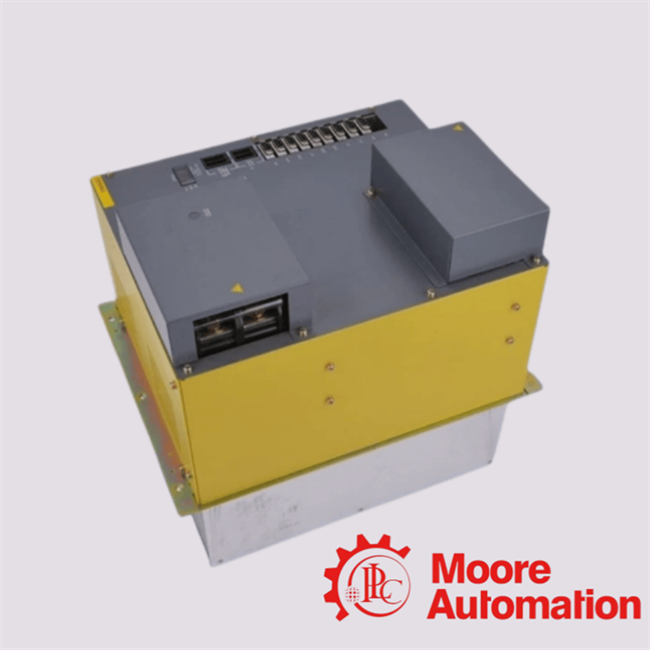

A06B-6102-H245 #H520 General Electric Fanuc İş Mili Amplifikatör Sürücü Modülü - Yüksek Performanslı CNC Uygulamaları İçin

Name: A06B-6102-H245 #H520 General Electric Fanuc İş Mili Amplifikatör Sürücü Modülü - Yüksek Performanslı CNC Uygulamaları İçin
Brand: MOORE AUTOMATION LIMITED
SKU: A06B-6102-H245 #H520
Availability: InStock

Ürün Detayları:

Menşe yeri:	Amerika
Marka adı:	General Electric
Sertifika:	CO.CQ
Model numarası:	A06B-6102-H245 #H520

Detay Bilgi

Menşe yeri:

Amerika

Marka adı:

General Electric

Sertifika:

CO.CQ

Model numarası:

A06B-6102-H245 #H520

MPN:

A06B-6102-H245 #H520

Seri:

Alfa Serisi

Güç Çıkışı:

56 KW

Çıkış akımı:

198 bir

Başvuru:

Yüksek Performanslı CNC

Eksen Desteği:

Tek Mil Ekseni

Kontrol Teknolojisi:

Sinüs Dalgası PWM (IGBT)

Vurgulamak:

High Light

Vurgulamak:

56kW Yüksek Güç Çıkışı

Tip 1 Seri Arayüz

CE Onaylı Boyut

Alım Satım Bilgileri

Min sipariş miktarı:

Fiyat:

inquiries

Ambalaj bilgileri:

fabrika mühürlü yeni ve orijinal

Teslim süresi:

2-3 İş günü

Ödeme koşulları:

T/T

Yetenek temini:

Gereklilikler

Ürün Açıklaması

Genel Elektrik Fanuc Spindle Amplifikatör Sürücü Modülü

Sanayi üretimi ortamları için olağanüstü güç ve hassasiyet sunan, zorlu CNC uygulamaları için tasarlanmış yüksek performanslı spindle amplifikatör sürücü modülü.

Teknik Özellikler

Parametre	Özellik Detayları
Model Tanımı	Alpha Spindle Modülü (SPM-45)
Parça Numarası	A06B-6102-H245 #H520
Nominal Giriş Gücü	56 kW
Giriş Voltaj Aralığı	283-325 Vdc (Alpha Güç Kaynağı Modülünden)
Nominal Çıkış Akımı	198 A
Maksimum Çıkış Voltajı	230 Vac
Kontrol Arayüzü	Tip 1 / Standart Özellik
Ana Devre Kontrolü	IGBT Köprü ile Sinüs Dalga PWM
Soğutma Mekanizması	Harici Zorlamalı Hava Fan Soğutması (Çift Soğutucu)
Ağırlık ve Boyutlar	~22 kg \| 380mm Y × 300mm G × 307mm D

Temel Performans Özellikleri

Nominal Giriş Gücü: 56 kW / 198 A Maksimum Çıkış Akımı Büyük iş parçalarında derin kesim, yüksek torklu işleme imkanı sağlar. Bu devasa güç çıkışı, büyük Alpha 30 ve Alpha 40 spindle motorlarını sürmek için özel olarak tasarlanmıştır. CNC makinenizin titanyum veya sertleştirilmiş çelik gibi zorlu malzemeleri yüksek malzeme kaldırma oranlarıyla durmadan veya devir düşürmeden işlemesine olanak tanır, atölyenizin verimliliğini en üst düzeye çıkarır.
Kontrol Arayüzü: Spindle HRV Desteği ile Tip 1 Seri İletişim Ayna kadar pürüzsüz yüzey finişleri ve hassas rijit kılavuz çekme sağlar. Standart Tip 1 dijital kapalı döngü sistemi, Fanuc 0-D, 16/18/21 ve 16i/18i/21i CNC kontrolleriyle doğrudan eşleşir. Yüksek Tepkili Vektör (HRV) kontrolü, akım dalgalanmalarını en aza indirerek spindle'ın servo eksenlerle mükemmel bir şekilde senkronize olmasını sağlayarak kusursuz diş kılavuz çekme ve yüksek hızlı kalıp üretimi imkanı sunar.
Sertifika Eki: #H520 CE Onaylı Özellik Uluslararası güvenlik uyumluluğunu garanti eder ve elektriksel gürültüyü azaltır. #H520 eki, modülün katı Avrupa güvenlik ve elektromanyetik uyumluluk (EMC) standartlarını karşıladığı anlamına gelir. Hassas lineer cetveller, ölçüm probları veya yerel tesis şebekeleriyle çapraz konuşma veya elektriksel parazite neden olmasını önleyen entegre gürültü korumasına sahiptir.

Mühendislik Uzmanlığı

"Arızalı bir SPM-45 modülünü değiştirirken, atölyenizde sadece dahili A20B-1007-0591 güç kartını veya A20B-2002-0080 ateşleme kartını asla değiştirmeyin. Fanuc, bu dahili kartları fabrikada eşleştirir ve ayarlar, bu nedenle yalnızca eksiksiz, birleşik bir montaj olarak servis edilmelidirler. Ek olarak, kurulum sırasında her zaman arka soğutucudaki ikiz harici soğutma fanlarını kontrol edin; hava akışının kısıtlanması, bu 300 mm genişliğindeki çerçevelerde erken IGBT köprü arızalarının bir numaralı nedenidir."

-- Başlıca CNC Sistemleri Yenileme Mühendisi

Sıkça Sorulan Sorular

Bu spindle sürücüsündeki bir arızayı doğrudan işaret eden belirli Fanuc alarmları nelerdir?

Çift 7 segmentli LED ekranda görüntülenen yaygın hatalar Alarm 01 (Ana devrede aşırı akım), Alarm 09 (Ana devre güç bölümü aşırı ısınması) ve Alarms 24/25 (CNC ve spindle modülü arasındaki seri iletişim hatası) içerir. Bu kodlardan herhangi biri kilitlenirse, modülün güç elektroniği veya kontrol kartı içinde bir arıza olduğunu gösterir.

Bu sürücü, #H500 gibi farklı bir ek ile A06B-6102-H245 için doğrudan bir değişim olarak kullanılabilir mi?

Evet, neredeyse tüm durumlarda. #H520 eki yalnızca fabrika tarafından yapılandırılmış CE uyumluluk ayak izini belirtir. Temel fiziksel boyutlar, kablolama terminalleri, 198A akım çıkışı ve Tip 1 kontrol protokolleri, diğer H245 modelleriyle tamamen aynıdır ve anında tak-çalıştır bir değişim imkanı sunar.

Bu sürücü modülü doğrudan 3 fazlı AC fabrika güç şebekesine mi bağlanır?

Hayır. Fanuc Alpha modüler sisteminin bir parçası olarak, A06B-6102-H245 ham AC girişi almaz. Doğrudan özel bir Fanuc Güç Kaynağı Modülüne (PSM) paylaşılan bir DC bara (283-325 Vdc) üzerinden bağlanmalıdır; bu PSM, gelen fabrika hat voltajını yönetir.

Kanıtlanmış Performans

"Benzer bir A06B-6102-H245 #H520 sürücü ünitesi yakın zamanda bir havacılık üretim tesisinde ağır hizmet tipi dikey torna tezgahını yenilemek için konuşlandırıldı. Sürekli grafit tozu ve değişken sıcaklık değişimlerine maruz kalan bir ortamda çalışan modülün sızdırmaz zorlamalı hava tasarımı, yoğun 3 vardiyalı üretim döngüleri altında sıfır hata kaydı tutmuştur."
