ABB AC 800M • DOĞRULANMIŞ ÜRÜN PROFİLİ
ABB System 800xA için Yedekli İşlemci Birimi kiti. Kimlik, paket içeriği ve aşağıdaki teknik değerler yalnızca ABB tarafından yayınlanan belgelere sınırlıdır.
| 2 ×PM864AK01 | 96 MHzSaat frekansı | 32 MBYüklü RAM | ≤ 10 msYedeklilik anahtarlama | 24 V DCNominal besleme |
MAKALE
Kesin ABB kimliğiPM864AK02 Yedekli İşlemci Birimi |
PAKET

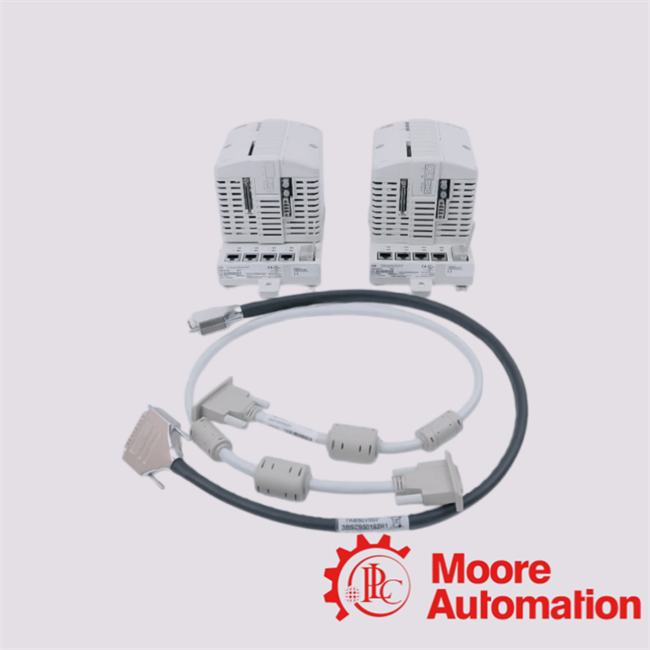

Yedekli kit2 × PM864AK01 işlemci birimi, 1 × TK850 CEX-bus genişletme kablosu ve 1 × TK851 RCU-Link kablosu. |
PLATFORM
AC 800M / System 800xACPU yedekliliği desteği ve entegre Ethernet bağlantısı olan MPC862 işlemci. |
| Öznitelik | ABB tarafından yayınlanan değer |
|---|---|
| Ürün açıklaması | System 800xA için Yedekli AC 800M işlemci birimi kiti. |
| Paket içeriği | 2 × PM864AK01, 1 × TK850 CEX-bus kablosu, 1 × TK851 RCU-Link kablosu. |
| İşlemci / bellek | MPC862 işlemci, 96 MHz saat frekansı, 32 MB RAM; uygulama için 23.522 MB kullanılabilir. |
| Yedeklilik | CPU yedekliliği desteklenir; ABB, yedekli yapılandırma için maksimum 10 ms anahtarlama süresi belirtir. |
| Güç kaynağı | 24 V DC (19.2–30 V DC), maksimum %5 dalgalanma; +24 V'ta tipik 287 mA ve maksimum 487 mA. |
| Çalışma ortamı | +5 ila +55 °C; %5-95 RH yoğuşmasız; IP20 koruma sınıfı. |
| Alan | Şartname |
|---|---|
| Uygulama yürütme | 1000 Boolean işlemi: 0.15 ms. |
| Uygulama depolama | 2 MB Flash PROM firmware depolama; uygulama ve veri için flash bellek desteği. |
| Ethernet | 2 kanal, 10 Mbit/s, RJ-45 bağlantısı. |
| CEX-bus | 12 adede kadar iletişim arayüz modülü. |
| Modulebus I/O | Maksimum 96 modül yedekli olmayan veya 84 modül yedekli. |
| Mekanik | 119 × 186 × 135 mm; taban ile ağırlık yaklaşık 1100 g. |
| Tipik dağılım | 6.9 W. |
| Depolama sıcaklığı | −40 ila +70 °C. |
| 01 • Kimliği OnaylaBirim etiketi ve satın alma talebindeki tam parça numarasını kullanın: PM864AK02 / 3BSE018164R1. | 02 • Kit içeriğini OnaylaTeslim almadan önce iki adet PM864AK01 işlemci birimini ve TK850 ile TK851 kablolarını kontrol edin. | 03 • Sistem uyumunu OnaylaYüklü AC 800M donanımını, yazılım sürümünü, I/O mimarisini ve iletişim modüllerini sistem sahibiyle gözden geçirin. |
Hayır. ABB, PM864AK02'yi iki adet PM864AK01 birimi ve belirtilen ara bağlantı kablolarını içeren yedekli bir işlemci birimi paketi olarak tanımlar.
ABB, yedekli yapılandırma için maksimum 10 ms anahtarlama süresi listeler.
Tam makale numarasını, paket içeriğini, yüklü System 800xA / AC 800M yapılandırmasını, yazılım uyumluluğunu ve gerekli iletişim arayüzlerini doğrulayın.
