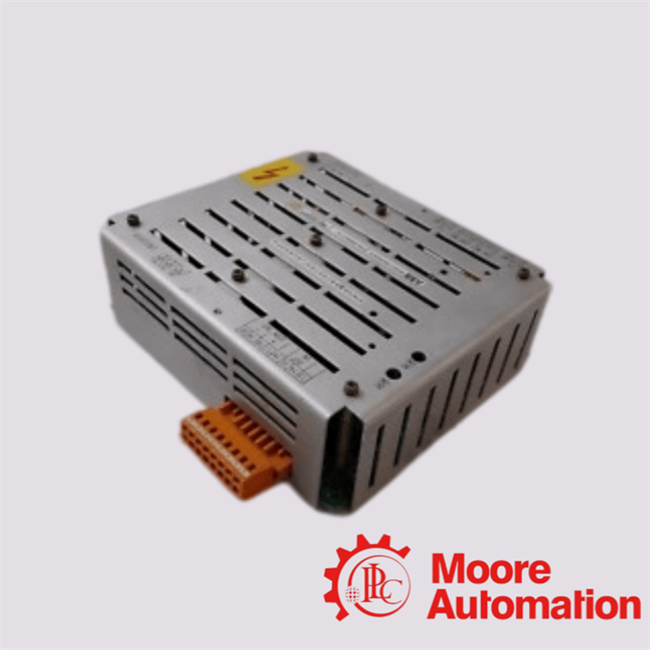

Kesin Ürün Kimliği
Aşağıdaki kimlik ve işlev, UNITROL F uyarma sistemi için ABB Donanım Açıklaması 3BHS102402 E83'ü takip eder.
| Resmi alan | Doğrulanmış değer |
|---|---|
| Üretici | ABB |
| Modül tanımı | UNS0868A-P, Varyant V2 |
| Sipariş numarası | HIEE305120R2 |
| Ürün tipi | Harici güç kaynağı ünitesi |
| Sistem bağlamı | UNITROL F uyarma sistemi |
| Birincil işlev | UNITROL F ünitesine entegre edilmiş POW-1 modülüne voltaj beslemesi sağlar. |
Doğrulanmış Elektriksel Veriler
| Parametre | ABB yayınlanmış değer |
|---|---|
| V2 AC giriş aralığı | 127 - 213 VAC |
| V2 DC giriş aralığı | 82 - 312 VDC |
| AC frekans aralığı | 50 - 600 Hz |
| Ana çıkış | 240 VDC, ±10%, 40 W |
| Kontak sorgulama çıkışı | +24 VDC, ±10%, 16 W |
| Boyutlar | 178 × 155 × 58 mm |
| Kütle | 750 g |
| Koruma derecesi | ABB montaj gereksinimlerine uyulduğunda IP20 |
| Kurulum rakımı | Deniz seviyesinden maksimum 2.000 m |
| Bağlantı terminalleri | 2,5 mm² WAGO tip 231 yaylı klemens terminalleri |
Fonksiyonel Tasarım
AC ve DC besleme yolları
ABB, adım dönüştürücüden önce ayrılmış AC ve DC girişlerini açıklar ve yedekli bir besleme konseptini destekler.
Giriş durumu denetimi
AC ve DC giriş voltajları izlenir. AC ve DC varlığı, AC AÇIK ve DC AÇIK LED'leri ile gösterilir.
240 VDC süreklilik seçeneği
Kısa süreli DC besleme kesintileri sırasında, 240 VDC çıkışı belirtilen çıkış terminallerine bağlı harici bir kapasitör tarafından desteklenebilir.
24 VDC kontak beslemesi
Kontak sorgulama voltajı, ABB açıklamasına göre galvanik olarak izole edilmiş, akım sınırlı ve kısa devreye dayanıklıdır.
Yaşam Döngüsü Farkındalığıyla Doğrulama
Etiketten tam sipariş numarasını, modül tanımını ve V2 işaretini kaydedin.
AC/DC kaynak aralıklarını, çıkış devrelerini, terminal atamalarını ve kabin korumasını onaylayın.
ABB donanım belgelerini izleyin ve enerjisiz inceleme ve kurulum için yetkili personel kullanın.
