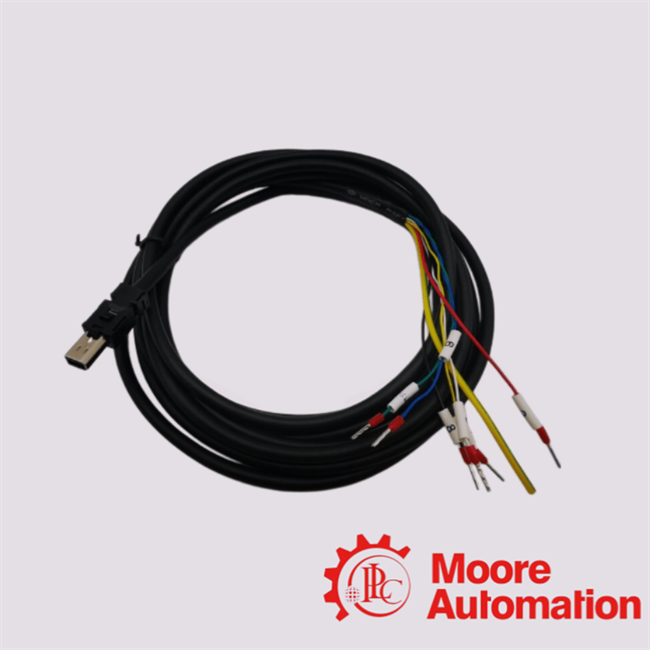

MR-D05UDL3M-B MITSUBISHI Servo İletişim Sinyal Kablosu MR-J4 Amplifikatör İçin

Name: MR-D05UDL3M-B MITSUBISHI Servo İletişim Sinyal Kablosu MR-J4 Amplifikatör İçin
Brand: MOORE AUTOMATION LIMITED
SKU: MR-D05UDL3M-B
Price: Pazarlık edilebilir USD
Availability: InStock

Ürün Detayları:

Menşe yeri:	JAPONYA
Marka adı:	MITSUBISHI
Sertifika:	CO.CQ
Model numarası:	MR-D05UDL3M-B

Detay Bilgi

Menşe yeri:

JAPONYA

Marka adı:

MITSUBISHI

Sertifika:

CO.CQ

Model numarası:

MR-D05UDL3M-B

Tip:

STO (Güvenli Tork Kapatma) Güvenlik Fonksiyonu Kablosu

Uzunluk:

3 Metre (3m)

Sürücü Ucu:

Kalıplanmış CN8 8 Pimli Özel Konnektör

Kontrol Sonu:

Açık / Çıplak Uçan Kablolar (Pigtail)

Güvenlik Derecelendirmesi:

PL d/e (ISO 13849-1) / SIL 2/3 (IEC 61508)

Vurgulamak:

High Light

Vurgulamak:

MR-D05UDL3M-B Yedek

Donanım Seviyesinde STO Entegrasyonu

100% Orijinal Fabrika Standardı

Alım Satım Bilgileri

Min sipariş miktarı:

Fiyat:

inquires

Ambalaj bilgileri:

fabrika mühürlü yeni ve orijinal

Teslim süresi:

2-3 İş günü

Ödeme koşulları:

T/T

Yetenek temini:

Gereklilikler

Ürün Açıklaması

MR-D05UDL3M-B MITSUBISHI MR-J4 Güçlendirici için Servo İletişim Sinyal Kablosu

Öntanımlı bir CN8 bağlantısı ve 3 metrelik uçan kurşun kuyruğu ile tasarlanmış,Mitsubishi MR-D05UDL3M-BKablo, kritik Safe Torque Off (STO) işlevleri için doğrudan donanım düzeyinde entegrasyon sağlar.Tam bir sistem kontrol yeniden başlatma gerektirmeden bakım sırasında tesadüfi makine başlatma riskini ortadan kaldırırBu, yüksek verimli çok eksenli robot hücreleri, CNC işleme merkezleri ve otomatik yarı iletken montaj hatları için gerekli güvenlik bağlantısı haline getirir.

Teknik özellikler

Parametreler	Spesifikasyon Ayrıntıları
Üreticisi	Mitsubishi Electric
Model Numarası	MR-D05UDL3M-B
Ürün kategorisi	Servo İletişim Sinyal Kablosu
Vakf edilmiş bir işlev	Güvenli tork kapalı (STO) güvenlik fonksiyonu
Uyumlu Servo Serisi	MELSERVO MR-J4 (örneğin, MR-J4-A, MR-J4-B, MR-J4-GF) / MR-J3-D05
Sürücü Arayüzü	CN8 ArayüzÖzel Bağlantı (8-Pin)
Denetleyici Arayüzü	Açık / çıplak uçuş ipleri (Pigtail tel tipi)
Kablo Uzunluğu	3 metre.(yaklaşık 9.84 fit)
Uygunluk Standartları	EN ISO 13849-1 PL d/e, IEC 61508 SIL 2/3

Temel parametreler ve satın alma değeri

Özel fonksiyon: STO (Güvenli tork kapalı)
Değer:Güç döngüsü olmadan anlık makine güvenliği. Operatörlerin trafik sıkışıklıklarını güvenli bir şekilde kaldırmalarını veya motor gücünü keserek bakım yapmalarını sağlar- Hayır.Bu, eski güvenlik ayarlarında yaygın olan 5-10 dakikalık yeniden başlatma gecikmesini ortadan kaldırır ve üretim verimliliğini yüksek tutarken işçileri korur.
Sürücü arayüzü: CN8 özel konektör
Değer:Bu konektör Mitsubishi tarafından MR-J4 CN8 portu için özel olarak tasarlandığı için kablo hatası, gevşek bağlantılar ve sinyal gürültüsünü ortadan kaldırır.Bu, sitedeki mühendislerinizin sistem entegrasyonu sırasında sorun giderme saatlerini tasarruf eder ve arızalı DIY kablolama nedeniyle maliyetli ekipman hasarını önler.
Kontrolör arayüzü: Açık / Çıplak uçuş yolları
Değer:Universal donanım uyumluluğu. kontrolör ucundaki kesilmemiş, soyulmuş teller bu kabloyu doğrudan kabloyla bağlayabileceğiniz anlamına gelir.Herhangi birGüvenlik rölesi, acil durma düğmesi veya güvenlik PLC'si (Allen-Bradley, Siemens veya Omron gibi).

Mühendis Notu

"Büyük otomasyon mühendisimiz şöyle diyor:MELSERVO MR-J4 sistemi için güvenlik döngülerini yapılandırırken, özel MR-D05UDL3M-B kablosunu atlamak ve DIY konektör pinout'unu denemek sıklıkla aralıklı "E6.1" veya "E7" tetikler.1'in güvenlik devresinin zayıf koruma nedeniyle arızasıEğer kurulumunuz yüksek gerilimli hatların yanında yüksek frekanslı çok eksenli işlemleri içeriyorsa, bu fabrika kalıplaşmış 3 metrelik versiyonu şiddetle tavsiye ederiz; its specialized internal twisted-pair shielding guarantees zero signal cross-talk and ensures your safety loop consistently meets international SIL 3 compliance thresholds during third-party factory audits. "

Model Özel Sık Sorular

S: MR-D05UDL3M-B kablosunu standart MR-J3 veya daha yeni MR-J5 serisi servo amplifikatörleri ile kullanabilir miyim?

Cevap: Bu kablo açıkçaCN8 arayüzüMitsubishi MR-J4 serisi (MR-J4-B veya MR-J4-A modelleri gibi) ve özel MR-J3-D05 güvenlik mantığı modülü.Güvenlik sinyalizasyonu için farklı bir bağlantı form faktörü kullanan.

S: Bu kablo neden çift taraflı kalıplı bir konektör yerine çıplak/uçan kablolara sahiptir?

A: Uçan kurşun (pigtail) tasarımı fabrika uyumluluğu için çok kasıtlı.Diğer ucundaki çıplak kablolar, sistem bütünleştiricilerinin STO sinyallerini doğrudan kabloya bağlamalarını sağlar.Herhangi birKontrol panelinde Siemens SIRIUS röleleri, Allen-Bradley Guardmaster denetleyicileri veya Omron güvenlik ağları da dahil olmak üzere çok marka güvenlik donanımı, özel adaptörler aramasız.

S: Eğer 3 metrelik uzunluk kontrol kabinimiz için çok kısaysa ne olur?

Cevap: Güvenlik kablolarının bağlanması şiddetle tavsiye edilmez çünkü ISO 13849-1 güvenlik standartları tarafından gerekli koruma bütünlüğünü tehlikeye atar.Almalısın.MR-D05UDL5M-B(5 metrelik varyant) 3 metrelik hattı manuel olarak uzatmak yerine, donanım düzeyinde acil durma döngüsünün EMI'ye (Elektromanyetik Interferans) karşı tamamen korunmasını sağlar.
