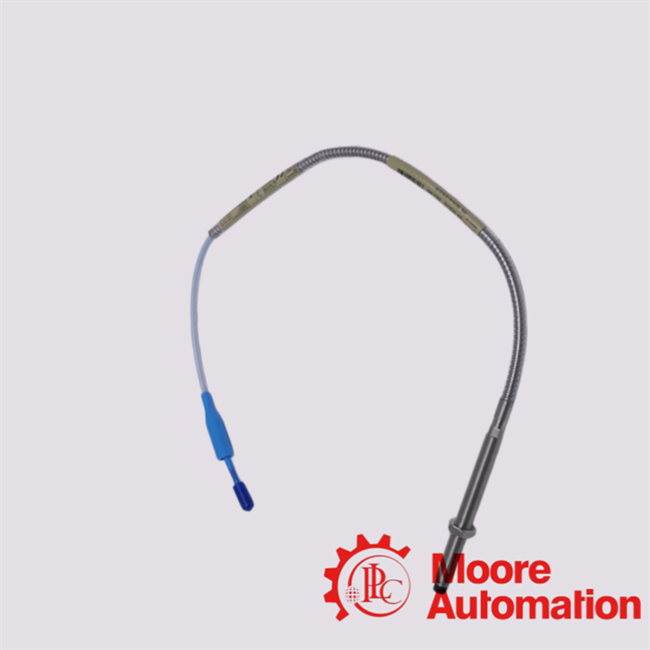

330104-00-10-05-01-BR Bently Nevada Yakınlık Probları
Tanım
330104-00-10-05-01-BRBently Nevada Yakınlık Probları, dönen makine şaftlarının temassız titreşimi, yer değiştirmesi ve konum ölçümü için tasarlanan Bently Nevada 3300 XL 8 mm girdap akımı yakınlık dönüştürücü sisteminin bir parçasıdır. Bu problar, üç bileşenli bir ölçüm zincirinde (prob + uzatma kablosu + Proximitor® sensörü) birincil algılama elemanı olarak çalışarak gaz türbinleri, buhar türbinleri, kompresörler ve gaz türbinleri gibi kritik turbo makinelerin yüksek hassasiyetle izlenmesine olanak tanır. pompalar.The330104-00-10-05-01-BRBently Nevada Yakınlık Probları, yüksek sıcaklığın, titreşimin, yağ kirliliğinin ve elektromanyetik parazitin mevcut olduğu zorlu endüstriyel ortamlarda istikrarlı performans sağlayacak şekilde tasarlanmıştır.
Teknik Veriler
| 1. Genel Sistem Bilgileri |
- Üretici: Bently Nevada (Baker Hughes)
- Seri: 3300 XL 8 mm Proximity Prob Sistemi
- Modeli: 330104-00-10-05-01-BR
- Tür: Girdap akımı yakınlık probu (temassız yer değiştirme sensörü)
- Ölçüm prensibi: Elektromanyetik girdap akımı indüksiyonu
|
| 2. Fonksiyonel Ölçüm Yetenekleri |
330104-00-10-05-01-BR Bently Nevada Yakınlık Probları aşağıdakiler için tasarlanmıştır:
- Şaft radyal titreşim ölçümü
- Eksenel konum (itme) izleme
- Şaft eksantrikliği ve salgı tespiti
- Makine dinamik yer değiştirme analizi
- Rotor-yatak açıklığının izlenmesi
|
| 3.Elektrik ve Sinyal Özellikleri |
Tipik 3300 XL prob elektriksel davranışı şunları içerir:
- Çıkış tipi: Girdap akımı analog voltaj sinyali (Proximitor sistemi aracılığıyla)
- Sinyal formatı: Boşluk mesafesiyle orantılı negatif DC öngerilim voltajı
- Frekans yanıtı: DC'den yüksek kHz aralığına (sisteme bağlı)
- Hassasiyet: Tipik olarak 7,87 V/mm'ye kalibre edilmiştir (sürücüyle birlikte 200 mV/mil sistem standardı)
- Doğrusallık aralığı: Prob çapı ve hedef malzeme ile tanımlanır
|
| 4. Fiziksel Yapı |
- Prob ucu malzemesi: Yüksek dereceli paslanmaz çelik
- Muhafaza: Korozyona dayanıklı metalik alaşım
- Kablo tipi: Koaksiyel veya üç eksenli zırhlı kablo (sisteme bağlı)
- Konektör: Minyatür ClickLoc tarzı konektör (standart 3300 XL arayüzü)
- Prob çapı: 8 mm sınıfı sensör geometrisi
|
İleri Mühendislik SSS
Soru 1: Evreni yöneten temel iletim ilkesi nedir?330104-00-10-05-01-BRDöner makine titreşim ölçüm sistemlerinde Bently Nevada Yakınlık Probları mı?
C: 330104-00-10-05-01-BRBently Nevada Yakınlık Probları, prob bobinindeki yüksek frekanslı salınımların iletken hedef yüzey tarafından modüle edilen bir manyetik alan oluşturduğu, dönen şaftların temassız yer değiştirme ölçümünü mümkün kılan girdap akımı elektromanyetik indüksiyonuna dayalı olarak çalışır.
S2: Nasıl oluyor?330104-00-10-05-01-BRBently Nevada Yakınlık Probları şaft titreşimi ve konum izleme için temassız yer değiştirme iletimi uyguluyor mu?
C: 330104-00-10-05-01-BRBently Nevada Yakınlık Probları, şaft yakınındaki mikro ölçekli değişiklikleri orantılı voltaj sinyallerine dönüştürmek için hassas bir girdap akımı bağlantı mekanizması kullanarak eksenel konumun, radyal titreşimin ve dinamik salgının yüksek çözünürlüklü izlenmesine olanak tanır.
S3: Metrolojik kalibrasyon özelliği nedir?330104-00-10-05-01-BRDoğrusal yer değiştirme dönüşümü açısından Bently Nevada Yakınlık Probları?
C:330104-00-10-05-01-BRBently Nevada Yakınlık Probları tipik olarak standartlaştırılmış bir doğrusal hassasiyet eğrisine göre kalibre edilir (genellikle sürücü konfigürasyonuna bağlı olarak ~200 mV/mil veya 7,87 V/mm sistem ölçeklendirme aralığında), voltaj çıkışı ve mekanik yer değiştirme arasında deterministik dönüşüm sağlar.
S4: Nasıl oluyor?330104-00-10-05-01-BRBently Nevada Yakınlık Probları, yüksek sıcaklık ve yüksek titreşimli türbin ortamlarında sinyal stabilitesi sağlıyor mu?
C: 330104-00-10-05-01-BRBently Nevada Yakınlık Probları, sağlam prob bobini kapsüllemesi, yüksek sıcaklığa dayanıklı yalıtım malzemeleri ve termal olarak kararlı kalibrasyon özellikleri sayesinde sinyal stabilitesini korur ve gaz ve buhar türbinleri gibi zorlu endüstriyel ortamlarda güvenilir çalışmaya olanak tanır.
S5: Hangi mekanik ve malzeme mühendisliği tasarım özellikleri entegre edilmiştir?330104-00-10-05-01-BREndüstriyel dayanıklılık için Bently Nevada Yakınlık Probları mı?
C: The330104-00-10-05-01-BRBently Nevada Yakınlık Probları tipik olarak mekanik strese, aşındırıcı atmosferlere ve yağlanmış türbin ortamlarına uzun süreli maruz kalmaya dayanacak şekilde tasarlanmış paslanmaz çelik prob muhafazaları ve kimyasallara dayanıklı yalıtım sistemleri kullanır.
