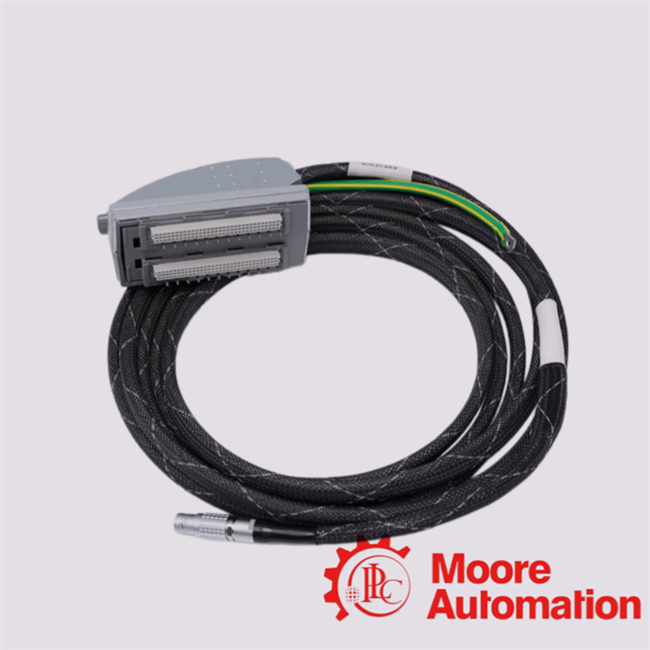

TC-205-02-6M5 ICS Triplex I/O İletişim Kablosu

BuTC-205-02-6M5ICS Triplex I/O Companion Slot Cable is a high-integrity industrial interconnection cable specifically engineered for the Trusted® Triple Modular Redundant (TMR) control platform developed by ICS Triplex. This cable is designed to facilitate secure signal transmission between Trusted digital or analogue output modules and an internal Field Termination Assembly (FTA) within Companion Slot system configurations. TC-205-02-6M5Deterministik iletişim, hata toleransı ve operasyonel sürekliliğin gerekli olduğu görev kritik otomasyon ortamları için optimize edilmiştir.

Bu TC-205-02-6M5 I/ O Companion Slot Cable, 40 kanallı çıkış bağlantısını bir FTA'ya destekler ve dijital 24 Vdc / 120 Vdc veya analog çıkış modülleri ile kullanılmak üzere tasarlanmıştır.Kablo mimarisi, sinyal iletimini ayırmak için üç özel çok çekirdekli kablo montajı kullanır, alan gücü dönüşü ve güç dağıtım fonksiyonları, böylece elektromanyetik dayanıklılığı iyileştirir ve sinyal müdahalelerini en aza indirgenir.

Şasi ucunda,TC-205-02-6M5Çift genişliğinde bir kapağa yerleştirilen çift 96 yönlü Tip C bağlantılarını entegre ederek, bitişik şasi modülleri arasında Companion Slot bağlantısını sağlar.Alan tarafı, 96 yönlü Tip R bağlantısı içerir.Ek konektörler arasında 5 yönlü BLZF 3 bulunur.Alan gücü geri dönüşü için 5 seri bağlantısı ve T8290 veya T8297 çıkış güç dağıtım üniteleri aracılığıyla alan gücü dağıtımı için 6 yönlü bir AMP fiş.

Sıfırlama 6M5 işaretleme yaklaşık 6 uzunluğunda bir kabloyu belirtir..5 metre (21 fit), kabloyu orta mesafe iç kabine kurulumları için uygun hale getirir.

Teknik veriler

 1. Neler farklılaştırıyorTC-205-02-6M5ICS Triplex Trusted sistem mimarisinde görevi kritik olan I/O eşlikçi yuva kablosu olarak mı?

- Evet.e TC-205-02-6M5ICS Triplex Trusted® güvenlik ve kontrol platformu içinde entegrasyon için tasarlanmış son derece özel bir I/O Companion Slot Kablosudur.Özellikle güvenilir analog veya dijital çıkış modülleri ile iç alan sonlandırma montajları (FTA) arasında güvenli ve belirleyici sinyal iletimi kurmak için tasarlanmıştır.Yoldaş yuva topolojisi, fazla ve hata toleranslı işleyişi gerektiren yüksek kullanılabilirlik kontrol sistemlerini destekler.

2- Nasıl oluyor?TC-205-02-6M5Güvenilir TMR ortamlarında sinyali teknik olarak kolaylaştırmak?

Bu TC-205-02-6M5Güvenilir TMR çıkış modülleri ile FTA'lar arasında çift genişliğinde şasi arayüzü aracılığıyla yapılandırılmış bir bağlantı yolu sağlayarak sinyal interoperabiliteyi sağlar.Sinyal yönlendirmesini ayrı ayrı yöneten birden fazla çok çekirdekli kablo içerir, alan gücü geri dönüşü ve güç dağıtımı, böylece endüstriyel güvenlik sistemlerinde sinyal sadakatini ve elektrik ayrımını optimize eder.

3Hangi modül ve alan sonlandırma kombinasyonları teknik olarakTC-205-02-6M5?

BuTC-205-02-6M5T8444, T8451, T8461, T8471 ve T8480, dahil olmak üzere birkaç ICS Triplex Trusted çıkış modülü ile çalışmak için tasarlanmıştır ve T8850 ve T8870 FTA'ları ile arayüz oluşturur.Bu interoperabilite, çeşitli dijital ve analog çıkış kontrol uygulamaları arasında sorunsuz bir dağıtım sağlar..

4Neden...TC-205-02-6M5Geleneksel tek kablolu mimarinin yerine üç kablolu bir konfigürasyon eklemek?

BuTC-205-02-6M5Farklı elektrik fonksiyonlarını bölmek için gelişmiş üç çekirdekli kablo konfigürasyonunu kullanır.İkinci kolu, 5 yönlü BLZF 3 üzerinden alan gücünü döndürür..5 konektörü, ve üçüncüsü ise alan gücünü 6 yönlü bir AMP konektörü üzerinden dağıtır.ve sistem bakımını güçlendirir.

5. Hangi elektrik sinyali yöntemleriTC-205-02-6M5Uyumuş mu?

Bu TC-205-02-6M5Dijital 24 Vdc / 120 Vdc çıkışları ve analog çıkış sinyalleri için optimize edilmiştir.Bu çok yönlülük, kabloyu, belirleyici sinyal yayılmasını gerektiren geniş bir endüstriyel otomasyon ve güvenlik enstrümantasyonu ortamında çalışmaya olanak tanır..
