Tanım

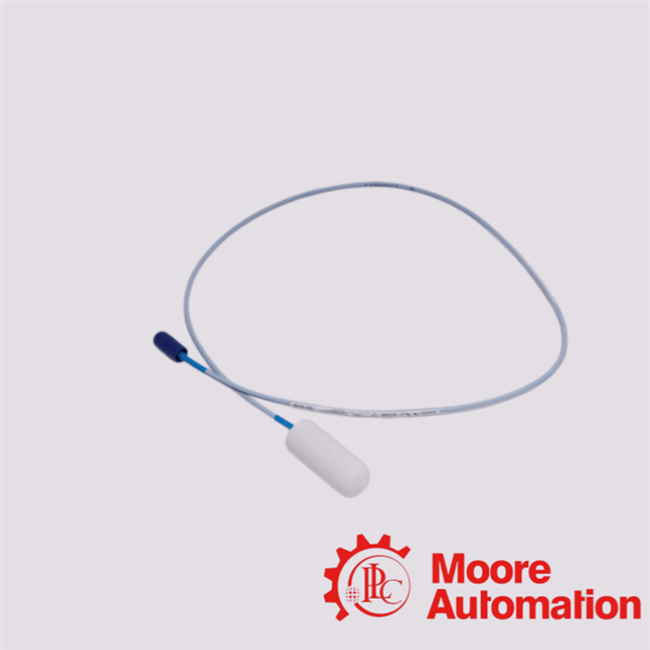

330232-01-10-12-00Bently Nevada yakınlık probu, kritik makine koruması ve kestirimci bakım sistemleri için tasarlanmış, yüksek güvenilirliğe sahip bir yer değiştirme sensörüdür. Girdap akımı algılama teknolojisi, sistem düzeyinde kalibrasyon ve sağlam endüstriyel yapıyla birleştiğinde, rotor davranışının hassas bir şekilde izlenmesine olanak tanır, erken arıza tespitini destekler ve yüksek değerli dönen varlıklarda operasyonel güvenlik sağlar.

İşlevsel Açıklama

330232-01-10-12-00Dönen makine şaft dinamiklerinin sürekli izlenmesi için özel olarak tasarlanmış, Bently Nevada yakınlık dönüştürücü sistemi içerisinde temassız bir girdap akımı yer değiştirme algılama elemanı olarak işlev görür. Temel işlevi, prob ucu ile iletken hedef yüzey arasındaki fiziksel boşluktaki değişiklikleri, Proximitor® modülü tarafından yorumlanabilecek orantılı bir elektrik sinyaline dönüştürmektir.

Operasyon sırasında,330232-01-10-12-00Dahili bobin düzeneği aracılığıyla yüksek frekanslı bir elektromanyetik alan üretir. Metalik bir şaft bu alana girdiğinde, hedefin yüzeyinde girdap akımları indüklenerek probun bobin empedansını değiştirir. Bu empedans değişimi daha sonra şaft yer değiştirmesine karşılık gelen doğrusal bir voltaj çıkışına dönüştürülür ve böylece titreşim ve konum değişikliklerinin gerçek zamanlı ölçümü sağlanır.

İşlevsel olarak, 330232-01-10-12-00Prob, uzatma kablosu ve Proximitor® sensöründen oluşan üç bileşenli kalibre edilmiş bir ölçüm zincirinin parçası olarak çalışır. Bu mimaride prob, alan oluşturma ve birincil algılamadan sorumluyken, sistem standartlaştırılmış sinyal koşullandırmayı ve doğru yer değiştirme dönüşümünü sağlar.

Endüstriyel uygulamalarda,330232-01-10-12-00aşağıdakilerin sürekli izlenmesini sağlar:

• Radyal şaft titreşimi
• Eksenel konum
• Rotor eksantrikliği
• Dinamik şaft hareketi

Bu işlevsel çıktılar, özellikle türbinler, kompresörler, pompalar ve jeneratörlerdeki rotor dinamik analizi, durum izleme ve makine koruma sistemleri için kritik öneme sahiptir.

330232-01-10-12-00aynı zamanda yüksek hızlı dinamik tepki için işlevsel olarak optimize edilmiş olup, geçici şaft davranışını ve dengesizlik, yanlış hizalama ve yatak aşınması gibi erken aşamadaki mekanik anormallikleri yakalamasına olanak tanır. Temassız çalışma prensibi, ölçümün mekanik yükleme veya aşınma olmadan yapılmasını sağlayarak uzun süreli çalışma stabilitesini destekler.

Özetle, fonksiyonel rolü330232-01-10-12-00gerçek zamanlı makine teşhisi ve koruma sistemi karar verme süreci için mekanik şaft hareketini sürekli olarak doğru elektrik sinyallerine dönüştüren hassas bir girdap akımı sensörü olarak hizmet vermektir.

İleri Mühendislik SSS

1. Hangi elektrodinamik iletim mekanizması çalışma prensibini desteklemektedir?330232-01-10-12-00Bently Nevada yakınlık ölçüm mimarileri dahilinde mi?

330232-01-10-12-00Girdap akımı yakınlık transdüksiyon prensibiyle çalışır, iletken hedef mesafesindeki mikron düzeyindeki değişiklikleri tespit etmek için yüksek frekanslı elektromanyetik alan etkileşiminden yararlanır ve böylece dönen makine sistemlerinde temassız şaft yer değiştirmesi ve titreşim ölçümüne olanak tanır.

2. Nasıl330232-01-10-12-00Rotor dinamik izleme uygulamalarında yüksek çözünürlüklü yer değiştirme algılaması elde etmek mi istiyorsunuz?

330232-01-10-12-00Hassas bir şekilde tasarlanmış bobin geometrisi ve kalibre edilmiş doğrusal yanıt bölgesi aracılığıyla yüksek çözünürlüklü algılama elde ederek şafttan proba boşluk değişimlerini titreşim, eksenel konum ve eksantriklik analizi için orantılı voltaj sinyallerine dönüştürmesine olanak tanır.

3. Hangi sistem düzeyindeki entegrasyon topolojisi, dağıtımını tanımlar?330232-01-10-12-00Bently Nevada yakınlık dönüştürücü zincirlerinde mi?

330232-01-10-12-00Tutarlı ve standartlaştırılmış sinyal dönüşümü için kalibre edilmiş bir ölçüm zinciri oluşturan, prob, uzatma kablosu ve yakınlık sensöründen oluşan üç bileşenli yakınlık dönüştürücü sisteminin bir parçası olarak dağıtılır.

4. Neden330232-01-10-12-00API 670 uyumlu makine koruma sistemlerinde kritik bir algılama unsuru olarak mı değerlendiriliyor?

330232-01-10-12-00API 670 uyumlu koruma mantığı için gerekli olan, rotor dengesizliğinin, yanlış hizalamanın ve yatak bozulmasının erken tespitine olanak tanıyan sürekli, yüksek doğrulukta şaft yer değiştirme izlemesi sağladığı için kritik öneme sahiptir.

5. Nasıl330232-01-10-12-00Endüstriyel ortamlarda termomekanik stres koşulları altında ölçüm doğrusallığını korumak mı istiyorsunuz?

330232-01-10-12-00termal olarak kararlı bobin kapsülleme ve kontrollü elektromanyetik alan dağıtımı yoluyla doğrusallığı korur, değişen çalışma sıcaklıkları ve mekanik titreşim koşullarında tutarlı hassasiyet sağlar.
