Tanım

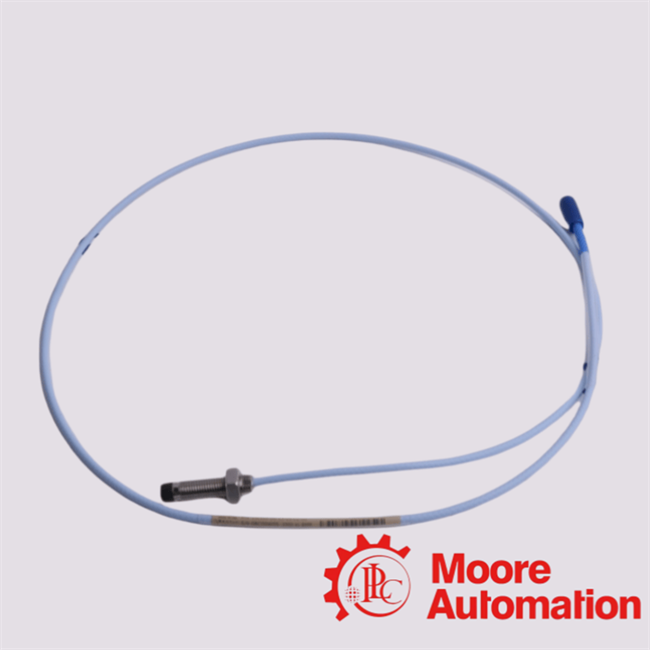

330101-00-13-30-02-05Bently Nevada Proximity Prob Kablosu, Bently Nevada 3300 XL 8 mm yakınlık dönüştürücü sistemi ile entegrasyon için tasarlanmış, hassas şekilde tasarlanmış bir koaksiyel sinyal iletim kablosudur. Dönen makine izleme uygulamalarında kullanılan eksiksiz bir girdap akımı yer değiştirme ölçüm zinciri oluşturarak yakınlık probu (sensör elemanı) ve Proximitor® sensörünü birbirine bağlamak için özel olarak geliştirilmiştir. Kablo, yüksek stabiliteye sahip dielektrik malzemeler ve çok katmanlı elektromanyetik koruma kullanılarak yapılmıştır ve zorlu endüstriyel koşullar altında tutarlı elektriksel özellikler sağlar yüksek titreşim, yüksek sıcaklık, yağa maruz kalma ve elektromanyetik girişim (EMI) gibi.Birincil tasarım hedefi, uzun kurulum mesafelerinde sinyal doğruluğunu, empedans tutarlılığını ve uzun vadeli kalibrasyon stabilitesini korumaktır.

İşlevsel Açıklama

330101-00-13-30-02-05Bently Nevada Yakınlık Probu Kablosuolarak işlev görürkritik analog sinyal iletim ortamıgirdap akımı yakınlık ölçüm sisteminde.

Anahtar Fonksiyonel Roller:

2.1 Sinyal İletim Bütünlüğü

İletiryüksek frekanslı taşıyıcı sinyalDoğru aralık gerilimi yorumlaması için gerekli olan genlik ve faz özelliklerini korurken, prob ile Proximitor® sensör arasında geçiş yapın.

2.2 Empedans Sürekliliği Bakımı

Kablo şunları sağlar:kontrollü empedans uyumuölçüm zinciri boyunca titreşim ve yer değiştirme okumalarını etkileyebilecek sinyal yansımalarını ve bozulmaları en aza indirir.

2.3 Gürültü Bağışıklığı ve EMI Reddi

Onun aracılığıylakoaksiyel koruma mimarisi, kablo şunları bastırır:

• Elektromanyetik girişim (EMI)
• Radyo frekansı girişimi (RFI)
• Toprak döngüsünden kaynaklanan gürültü

Bu, türbin, kompresör ve jeneratör ortamlarında kritik öneme sahiptir.

2.4 Sistem Doğrusallığı Desteği

sürdürülmesine katkıda bulunur.doğrusal tepki eğrisiProb ucu açıklığı ile çıkış voltajı arasında doğru titreşim ve eksenel konum ölçümü sağlar.

2.5 Mekanik Sinyal Kararlılığı

Kablo şunları sağlar:mekanik gerilim azaltma ve titreşim direnciölçüm sapmasına neden olabilecek mikro hareketleri veya iletken yorgunluğunu önler.

İleri Mühendislik SSS

S1: Sistemin içsel işlevsel mimarisi nedir?330101-00-13-30-02-05Bir girdap akımı dönüştürücü sisteminde Bently Nevada Yakınlık Probu Kablosu mu?

A:
330101-00-13-30-02-05Bently Nevada Yakınlık Prob Kablosu, 3300 XL 8 mm yakınlık dönüştürücü zinciri içerisinde yüksek frekanslı sinyal iletim kanalı olarak işlev görür. Hassas kontrollü, düşük kayıplı bir koaksiyel uzatma ortamı olarak çalışır ve yakınlık probu ile Proximitor® sensörü arasında empedans stabilitesi sağlar. Birincil işlevi, ölçüm döngüsü boyunca faz bozulmasını, kapasitans kaymasını ve elektromanyetik girişimi en aza indirirken, şaft yer değiştirmesiyle orantılı olarak girdap akımının neden olduğu voltaj sinyalinin bütünlüğünü korumaktır.

S2: Nasıl oluyor?330101-00-13-30-02-05Bently Nevada Proximity Prob Kablosu, yüksek titreşimli turbo makine ortamlarında metrolojik doğruluğu garanti ediyor mu?

A:
330101-00-13-30-02-05Bently Nevada Proximity Prob Kablosu, üç eksenli koruyucu topolojisi ve kapasitansı stabilize eden (3300 XL mimarisinde tipik olarak ~69,9 pF/m) tasarlanmış dielektrik tutarlılığı aracılığıyla metrolojik doğruluğu sağlar. Bu mimari, triboelektrik gürültüyü azaltır ve tutarlı bir artan ölçek faktörünü (ISF ~7,87 V/mm sistem düzeyi) korur, böylece dinamik şaft titreşimi ve eksenel yer değiştirme rejimleri boyunca doğrusallığı korur.

S3: Elektro-fiziksel veri parametreleri nelerdir?330101-00-13-30-02-05Bently Nevada Yakınlık Prob Kablosu performans aralığı?

A:
Operasyonel veri zarfı330101-00-13-30-02-05Bently Nevada Proximity Prob Kablosunun özellikleri:

• Nominal karakteristik empedans: 3300 XL mimarisi için sistem uyumlu
• Kablo kapasitansı: ~69,9 pF/m (tipik girdap akımı sistemi temeli)
• Frekans yanıtı uyumluluğu: ~10 kHz'e kadar sistem bant genişliği
• Elektriksel direnç kararlılığı: uzun süreli sinyal bütünlüğü için optimize edilmiştir
• Maksimum sistem kablo uzunluğu: ~305 m'ye kadar (doğru konfigürasyonla)
• İzolasyon: FEP bazlı yüksek sıcaklık dielektrik malzemesi
• Konektör arayüzü: Minyatür koaksiyel ClickLoc sonlandırma sistemi

Bu parametreler toplu olarak yüksek gürültülü endüstriyel ortamlarda deterministik sinyal yayılımını sağlar.

S4: Ne şekilde330101-00-13-30-02-05Bently Nevada Proximity Prob Kablosu, yakınlık dönüştürücü sistemi doğrusallığına katkıda bulunuyor mu?

A:
330101-00-13-30-02-05Bently Nevada Proximity Prob Kablosu, birim uzunluk başına sabit dağıtılmış kapasitansı koruyarak sistem doğrusallığına katkıda bulunur; bu, prob boşluğu mesafesi ile çıkış voltajı arasındaki kalibrasyon eğrisinin korunması için kritik öneme sahiptir. Bu stabilite, sistemin düz çizgiden sapma (DSL) performansını (standart konfigürasyonlarda <±0,025 mm) doğrudan destekleyerek hem statik hem de dinamik şaft hareketinin doğru şekilde iletilmesini sağlar.

S5: Elektromanyetik koruma tasarımı neden330101-00-13-30-02-05Bently Nevada Proximity Prob Kablosu sinyal bütünlüğü açısından kritik mi değerlendiriliyor?

A:
330101-00-13-30-02-05Bently Nevada Proximity Prob Kablosu, harici EMI/RFI kuplajını baskılayan ve topraklama döngüsünden kaynaklanan artefaktları ortadan kaldıran çok katmanlı bir koaksiyel koruma yapısı kullanır. Bu koruma mimarisi, jeneratörler ve dönen makineler tarafından üretilen yüksek enerjili elektromanyetik alanların düşük voltajlı girdap akımı dönüş sinyalini bozabileceği turbo makine ortamlarında gereklidir.
