Tanım

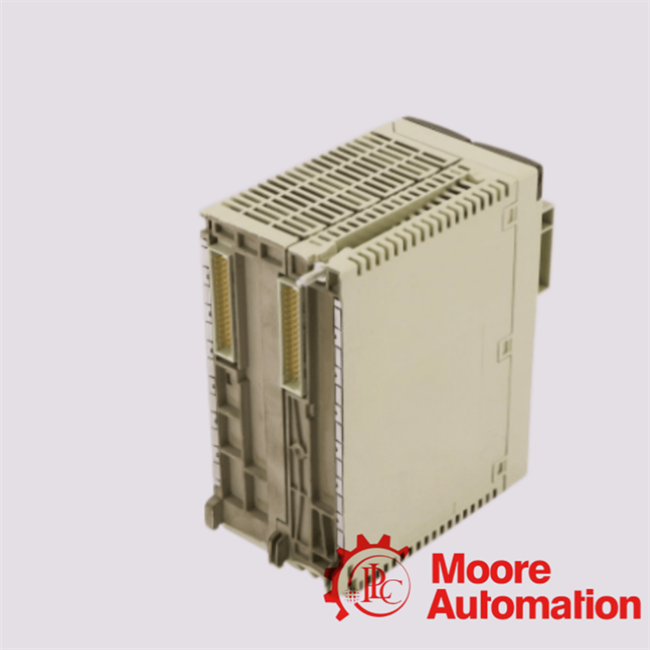

TSXP573634MSchneider Electric Modicon Premium otomasyon platformundan, deterministik endüstriyel kontrol, çok raflı PLC genişletme ve yüksek yoğunluklu I/O yönetimi için tasarlanmış yüksek performanslı bir Unity işlemci modülüdür. Unity Pro / EcoStruxure Control Expert ortamında çalışır ve dağıtılmış kontrol mimarileri genelinde gerçek zamanlı otomasyon mantığını yürütmek için merkezi bir CPU çekirdeği sağlar.Bu işlemci, Ethernet TCP/IP iletişimini, RS485 seri bağlantısını ve modüler raf genişletmeyi destekleyerek hem eski hem de modern endüstriyel ağlara entegrasyonu mümkün kılar. Yüksek hızlı talimat yürütme, büyük bellek ayırma ve çoklu görev planlama gerektiren uygulamalar için tasarlanmış olduğundan karmaşık üretim, süreç otomasyonu ve altyapı kontrol sistemleri için uygundur.Mimari olarak,TSXP573634MMaksimum 128 G/Ç yuvası sistem kapasitesiyle 16 adede kadar rafı (4/6/8 yuvalı yapılandırma) veya 8 rafı (12 yuvalı yapılandırma) destekler ve orta ila büyük otomasyon sistemleri için ölçeklenebilir dağıtım esnekliği sağlar.

Daha Fazla Teknik Veri

Hakkında Sıkça Sorulan SorularTSXP573634M

S1: Fonksiyonel rolü nedir?TSXP573634MModicon Premium otomasyon topolojisi dahilinde mi?

A1:
TSXP573634MModicon Premium raf tabanlı otomasyon sistemi içinde döngüsel görev işleme, gerçek zamanlı G/Ç tarama ve deterministik mantık yürütmeden sorumlu merkezi bir yürütme motoru (CPU modülü) olarak işlev görür. Unity Pro çalışma zamanı mimarisi altında ana görevleri, hızlı görevleri ve olaya dayalı rutinleri düzenler.

S2: Nasıl oluyor?TSXP573634MEndüstriyel kontrol döngülerinde yüksek hızlı deterministik talimat işlemeyi uygulamak ister misiniz?

Cevap2:
TSXP573634Maşağıdakileri destekleyen çok görevli bir planlama çekirdeği aracılığıyla deterministik yürütme sağlar:

• 1 ana döngüsel görev
• 1 hızlı deterministik görev
• 64'e kadar olayla tetiklenen görev

Boolean talimatının yürütülmesi, işlem başına yaklaşık 0,12 µs'ye ulaşabilir (PCMCIA yapılandırması yok), bu da zaman açısından kritik otomasyon süreçlerinde ultra düşük gecikme kontrolüne olanak tanır.

S3: Raf genişletme kapasitesi ve modüler ölçeklenebilirliği nedir?TSXP573634Msistem mimarisi?

Cevap3:
TSXP573634Mçift ​​raflı topoloji yapılandırma modelini destekler:

• 8 adede kadar raf (12 yuvalı yapılandırma)
• 16 rafa kadar (4/6/8 yuvalı yapılandırma)
• Maksimum sistem yoğunluğu: 128 G/Ç yuvası

Bu modüler ölçeklenebilirlik, hem kompakt makine düzeyinde kontrol sistemlerinde hem de büyük dağıtılmış süreç otomasyon ağlarında dağıtıma olanak sağlar.

S4: Sistemde hangi iletişim protokolleri ve fiziksel arayüzler yer alıyor?TSXP573634Mişlemci mimarisi?

Cevap4:
TSXP573634Maşağıdakiler de dahil olmak üzere çok protokollü endüstriyel iletişim arayüzlerini entegre eder:

• Ethernet TCP/IP (RJ45, 10/100BASE-TX)
• RS485 seri bağlantı (mini DIN konektörü, 19,2–115 kbit/s)
• Unity Pro Transparent Ready mimarisi desteği

Bu arayüzler SCADA sistemleri, HMI panelleri ve dağıtılmış I/O ağları ile birlikte çalışabilirliğe olanak tanır.

S5: Nasıl oluyor?TSXP573634MUnity Pro altında bellek bölümlendirmesini ve veri kalıcılığını yönetiyor musunuz?

Cevap5:
TSXP573634Maşağıdakilerden oluşan hibrit bir bellek mimarisi kullanır:

• Dahili RAM (temel): 192 kB program/veri
• PCMCIA ile genişletilmiş RAM:
  • Program belleği: 1792 kB'ye kadar
  • Veri belleği: 192 kB ayrılmış
• Harici PCMCIA depolama alanı: 16 MB'a kadar

Ayrıca aşağıdaki gibi yapılandırılmış bellek bölgelerini de destekler:

• %MW (dahili kelimeler)
• %Mi (dahili bitler, 16.384'e kadar)
• Fonksiyon bloğu belleği (64 kB'ye kadar DFB/EFB)

Şimdi soruşturma: miya@mvme.cn
