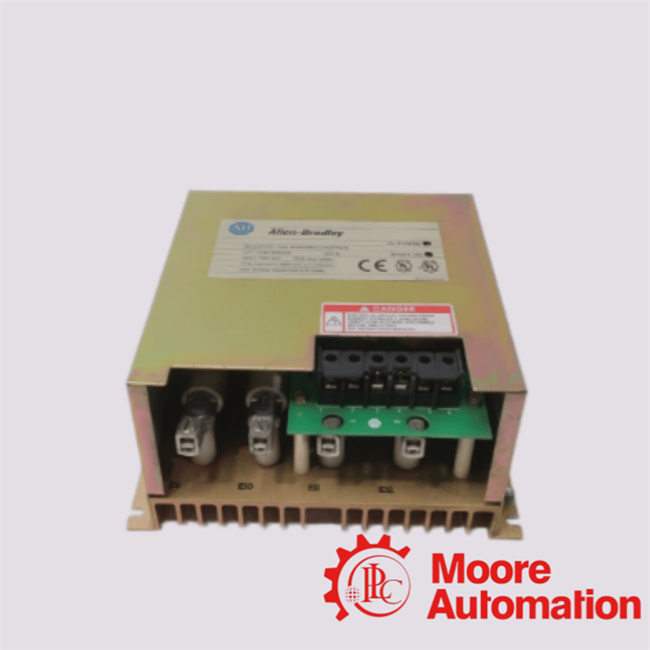

1336-WB035 Allen Bradley dinamik frenli helikopter
Spesifikasyon
|
Ürün Tanımı
|
|
Allen Bradley1336-WB035Rockwell Automation tarafından 1336 ayarlanabilir frekans sürücüsü (AFD) platformunda kullanılmak üzere tasarlanan 460 VAC sınıfı dinamik fren chopper modülüdür.Bir dış fren direnci aracılığıyla yenilenebilir motor enerjisinin kontrol edilen dağılmasını sağlayarak aktif bir DC otobüs gerilim düzenleme mekanizması sağlar.
İşlevsel olarak,1336-WB035Yüksek hızlı IGBT tabanlı anahtarlama arayüzü olarak çalışır,Sürücü sisteminin DC bağlantı voltajını izlemek ve yenilenme enerjisinin DC otobüsün önceden tanımlanmış eşiğini (genellikle 750 VDC civarında) aşmasına neden olduğunda çalıştırmakAktif olduktan sonra, modül hızla fren direncini devreye geçirir ve fazla elektrik enerjisini termal enerjiye dönüştürür.Bu sayede DC otobüsünün aşırı voltaj hatası ve sürüş koşullarının önlenmesi.
Bu frenli helikopter özellikle 380-480 VAC endüstriyel motor kontrol sistemleri için tasarlanmıştır. Özellikle yüksek inersi yükleri, sık yavaşlama döngüleri,Ya da yenilenme çalışma koşullarıKontrol edilen frenleme torkunun gerekli olduğu taşıyıcılar, vinçler, kaldırıcılar, santrifüjler ve diğer hareket sistemleri gibi uygulamalarda yaygın olarak kullanılır.
Ana tasarım özellikleri 1336-WB03535 A RMS dereceli fren akımı kapasitesine sahip, harici direnç bankalarıyla uyumludur (genellikle 9 Ω civarında minimum direnç ile),ve Allen-Bradley 1336 serisi sürücü mimarilerine entegreBirim, sürücü düzleyici, DC otobüs kondansatörleri ve ısı koruma devreleri ile koordineli bir sistemin parçası olarak çalışmak üzere tasarlanmıştır.
|
| Daha Fazla Teknik Veriler |
| 1. Elektrik Gücü Değerlendirmeleri |
- Katalog numarası:1336-WB035
- Sürücü gerilim sınıfı:380 / 415 / 460 VAC sistemleri
- DC otobüsün çalışma aralığı:~540~810 VDC (tipik düzletilmiş otobüs)
- Helikopter açma sınır:~750 VDC
- Sürekli akım değerlendirmesi: 35 A RMS eşdeğer fren gücü
- Helikopter Aygıtı Tipi:IGBT (İzole Kapı Bipolar Transistör)
- Maksimum Güç Bozulması (sistem bağımlısı):~115 W kontrol aşaması dağılımı (yalnızca mantıksal/kontrol kayıpları)
|
| 2Dinamik Fren Arayüzü Özellikleri |
- Topoloji:DC otobüs bağlantılı transistör chopper mimarisi
- Dış bileşen gereksinimleri:GerekliKullanıcı tarafından sağlanan fren direnci bankası
- Asgari fren direnci:~9 Ω (sistem sınırlı akım koruma sınırı)
- Enerji dönüştürme modu:Regeneratif kinetik → elektrikli → ısı dağılımı
- Değiştirme yöntemi:DC otobüs direnci yükünün yüksek hızlı darbe modülasyonu
|
| 3Kontrol ve Değiştirme Davranışı |
- Kontrol prensibi:Histeriz kontrolü ile DC otobüs voltaj eşiği karşılaştırması
- Değiştirme Elemeni:Hızlı açma / kapatma yeteneğine sahip IGBT
- Tipik kontrol mantığı:
- DC bağlantı voltajını sürekli izleyin.
- Vdc ≥ 750 V olduğunda fren tranzistörünü çalıştırın.
- Voltaj nominal aralıklara döndüğünde devre dışı bırak.
- Görev döngüsü bağımlılığı:Tamamen yenilenebilir enerji akışına bağımlı
- Hata Geri bildirim arayüzü:Fren hatası bağlantısı (sistem entegrasyonunda TTL uyumlu mantık çıkışı)
|
| 4Mevcut İşleme ve Koruma Zarfı |
- RMS nominal fren akımı:35 A
- En yüksek yenilenme akım kapasitesi:Uygulama bağlı (kısa süreli aşırı yüklenmeye izin verilir)
- Aşırı akım koruması:Dış sigorta koordinasyonu (götürme sisteminde F1/F2 koruma yolu)
- Sıcak koruma:İçsel termal anahtar aşırı ısınma olaylarında çalışmayı engeller
- Başarısızlık Güvenli Davranışı:Modül, termal hareket altında fren gücünü devre dışı bırakır, düşük veya sıfır fren tork koşullarında varsayılan
|
| Sıkça Sorulan Sorular |
S1: Elektrik-güç dönüşümünün temel fonksiyonu nedir1336-WB0351336 serisi sürücü sisteminde mi?
A1:
Bu1336-WB035Dinamik frenleme helikopter modülü olarak çalışır ve ana fonksiyonu, DC otobüsünde harici bir fren direncini değiştirerek yenilenmiş motor enerjisini dağıtmaktır.In 1336 Düzenlenebilir frekans sürücü sistemleri,1336-WB035IGBT tabanlı helikopter devrelerinin yüksek hızlı anahtarlaması yoluyla kontrol edilen enerji dağılmasını sağlayarak yavaşlama sırasında DC otobüs aşırı voltaj koşullarını önler.
S2:1336-WB035İç yarı iletken topolojisiyle aşırı voltaj azaltmasını uygulayabilir mi?
A2:
Bu1336-WB035utilizes an Insulated Gate Bipolar Transistor (IGBT) switching element to monitor DC bus voltage and dynamically engage the braking resistor when the bus reaches approximately 750 VDC turn-on thresholdBu kapalı döngü anahtarlama mimarisi, 460 VAC sınıfı tahrik ortamlarında yenilenme voltaj tırmanışlarının hassas bir şekilde sıkıştırılmasını sağlar.
S3: Nominel elektrik dereceleri ve işletim kaplaması nedir?1336-WB035Modül?
A3:
Bu1336-WB035Aşağıdaki temel parametrelerle orta gerilimli endüstriyel tahrik sistemleri için tasarlanmıştır:
- AC Giriş Uygunluğu: 380 / 415 / 460 VAC sistemleri
- DC otobüsün nominal etkinleştirme seviyesi: ~750 VDC
- Sürekli fren akımı kapasitesi: 35 A RMS eşdeğer yük
- Uygulama Sınıfı: 460 VAC Düzenlenebilir Frekans Sürücü Sistemleri
- Güç dağılımı yolu: Dış fren direnci ağı
Bu parametreler, yüksek idrar yükü yavaşlaması ve sık yenilenme görev döngüleri için uygunluğunu tanımlar.
S4: Ne şekilde1336-WB035Enerji dağılımı mimarisinde dış fren dirençleriyle koordinasyon?
A4:
Bu1336-WB035DC otobüsü ile harici bir fren direnci arasında yüksek hızlı bir anahtarlama arayüzü olarak çalışır. Kendisi toplu enerjiyi dağıtmaz; bunun yerine, dirençli bir yükte akım akışını düzenler,Kinetik enerjinin ısıya kontrol edilen termal dönüşümünü sağlayan, böylece yenilenme olayları sırasında DC bağlantısı istikrarını korur.
S5:1336-WB035endüstriyel tahrik sistemlerindeki geleneksel fren direnci takımlarından mı?
A5:
Pasif fren dirençlerinin aksine,1336-WB035Aktif bir elektronik anahtarlama katmanını içeriyor:
- Dinamik atış genişliği denetimli frenleme
- Kesin DC otobüs voltajı düzenlemesi
- Direnç bankalarının termal yönetiminin iyileştirilmesi
- Akıllı sürücü koruma sistemlerine entegre edilmesi
Bu, sistem frenlemesini pasif dağılmadan kontrol edilen yenilenebilir enerji yönetimine yükseltir.
|
