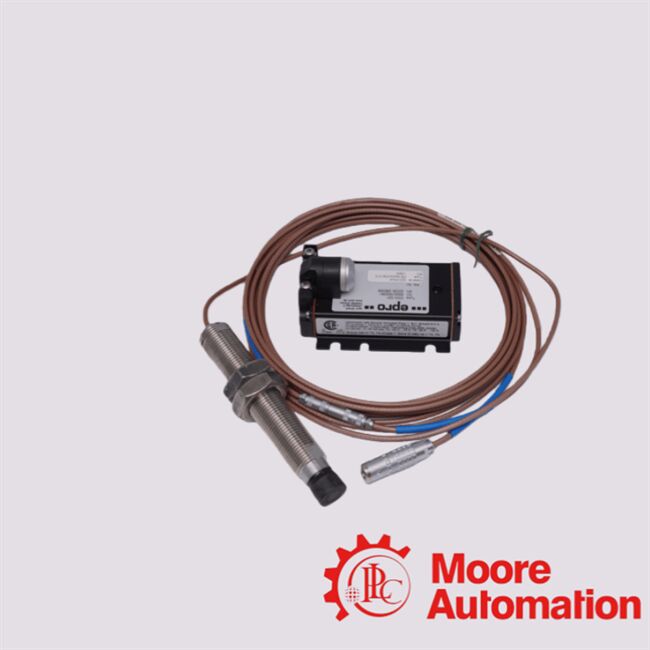

PR6424/014-140 CON021 Emerson Eddy akım sensörü

PR6424 sensörü, endüstriyel ağır işlevli dönen makineler (buhar/gaz/hidro türbinleri,

Kompresörler, pompalar, fanlar, vites kutuları vb.), ocağın yer değiştirmesini, titreşimini, eksantrikliğini, eksenel/radyal hareketini veya boşluğunu/berraklığını kesin bir şekilde ölçmek

CON021 sinyal dönüştürücüsü ile birlikte kullanıldığında, sistem tam bir ölçüm zinciri haline gelir:

Sonde, kontrol, kontrol veya DCS/PLC'ye girebilecek kullanılabilir bir analog sinyal (teglik veya akım) olarak kondisyone, doğrusallaştırılmış ve çıkartılmıştır.

sistemleri.Kısacası: PR6424 + CON021, kritik endüstriyel için yüksek hassasiyetli, sağlam, temassız bir ölçüm çözümü sunar

Hem statik (konum/berraklık) hem de dinamik ( titreşim/hareket) izleme için uygun dönen ekipmanlar.

Titreleme / dinamik hareket için 0 ila 1000 μm (0 ila 1 mm) genişlik

Kurulum ve Güvenlik Notları

PR642x serisi için genel kurulum kılavuzuna ve CON021 dönüştürücü belgelerine dayanmaktadır.Temassız ölçüm gereksinimi: Sensörün ucunun döner şaft (veya hedef yüzey) karşısında belirli bir hava boşluğu (PR6424 için nominal ~ 2.7 mm) korunarak olması gerekir.Hayır.Çapa dokunun

• Uygun bir dönüştürücü / sinyal kondisyonerinin kullanımı: Çiğ PR6424 sensör çıkışı, CON021 (veya uyumlu) dönüştürücünün kullanılabilir bir analog sinyal üretmesini gerektirir.

• Mekanik montaj ve hizalama: Sensör sıkı bir şekilde monte edilmelidir, tipik olarak uygun montaj ipliği ile (örn. M18 × 1 kol ipliği).5 veya 3/4‐16 UNF sıralı matris başına) ve sondanın evinin hareketini veya titreşimini önlemek için güvenli bir tutucu var..

• Kablo yönetimi ve çevre koruması: Belirtilen kablo türünü (PTFE veya zırhlı) kullanın, yönlendirme sırasında minimum kablo bükme yarıçapına uyun, keskin bükülmelerden veya mekanik streslerden kaçının.

• Kalibrasyon ve hava boşluğu ayarlama: Kurulumdan sonra, kalibre edin ve yer değiştirme/konum için sıfır referansını ayarlayın.yeniden kalibre etmelisiniz, aksi takdirde okumalar kaybolabilir veya yanlış olabilir..

• Çevre ve çalışma sınırları: Çalışma sıcaklığının, basıncının, mekanik şok/ titreşiminin ve hedef malzemenin spesifikasyona uygun olduğundan emin olun. Zorlu ortamlar için (yüksek sıcaklık, olası şoklar, yağ/sis vb.),Seçilen varyantın (başı), kablo, ev) uygun derecede değerlendirilir.

• Uygunluk ve güvenlik sertifikası (tehlikeli/patlayıcı ortamlarda kullanılırsa): Eğer sensör + dönüştürücüyü tehlikeli alanlarda kullanmayı planlıyorsanız, tüm ölçüm zincirinin (sensör + dönüştürücü + herhangi bir bariyer) sertifikalandığından emin olun (örneğinÖzel ortam ve sıcaklık sınıfı için ATEX / IEC-Ex / CSA)PR6424 için belgeler, uygun şekilde yapılandırıldığında patlama korumalı bir kurulum için destek göstermektedir.
