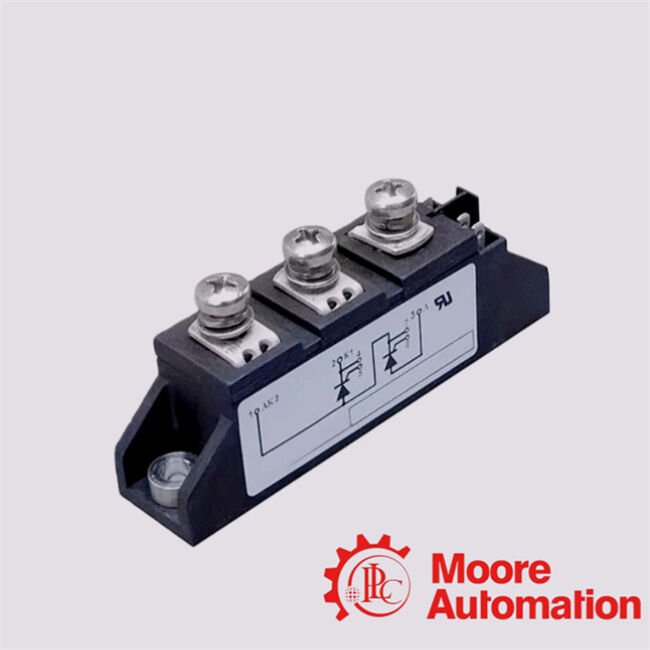

MCC95-16IO1B Doğrudan bakır bağlanmış Al2O3 -seramik taban plaka

Elektriksel ve Paket Özellikleri

• Bir moduldeki çift tiristor: Kontrol edilen AC/DC anahtarlaması ve düzeltmesi için seri olarak bağlı iki SCR içerir.

• İsimlendirilmiş Voltaj: 1600 V'ye kadar tekrarlayan durum dışı/geri geri voltaj (V)_RRM/V_DRM) hat gerilim gücü kontrolü için uygundur.

• Adlık Akım: Orta ileri akım ~116 A, RMS on-state ~180 A'ya kadar.

• Yüksek dalgalanma kapasitesi: Yüksek tekrarlanmayan dalgalanma akımlarını (örneğin ~ 2.25 kA) kaldırabilir.

• Kapı tetikleyici: Sürücü devrelerinde kontrolü kolaylaştırmak için tipik düşük tetikleyici akım ve voltaj.

• Çalışma sıcaklığı: Standart endüstriyel aralığı ~ 125 °C'ye kadar.

• Standart Paket: Endüstri uyumluluğu ve montaj kolaylığı için JEDEC TO-240AA.

Termal ve Mekanik Avantajlar

• Doğrudan Bakır Bağlı (DCB) Al2O3 Seramik Temel Plakası: TeslimatYüksek ısı iletkenliğiveMükemmel elektrik yalıtımı, yüksek güç kullanımında ısı dağılımını ve güvenilirliği iyileştirir.

• Planar Pasif Çipler: Geniş sıcaklık aralığında uzun süreli istikrarı ve öngörülebilir engelleme özelliklerini artırır.

• 3600 V İzolasyon Voltajı: Güç terminalleri ve modül tabanı arasındaki yüksek izolasyon gerilimine dayanır.

• Endüstri-Standard Footprint: Kontrol panelleri ve ısı alıcıları için kompakt ve geniş çapta uyumlu modül hatları.

MCC95‐16IO1B, güçlü AC/DC anahtarlaması ve yüksek akım yönetimi gerektiren endüstriyel güç kontrolü senaryolarında öne çıkar:

Güç Kontrolü ve Dönüştürme

• Kontrollü düzlendirici: Düzenlenebilir çıkışla AC'yi DC'ye dönüştürmede kullanılır (örneğin, güç kaynaklarında ve DC sürücülerinde).

• AC güç kontrolü: Yüklere verilen değişken AC gücü için faz açısı kontrolü.

• Güç dönüştürücüler ve inverterler: Özellikle SCR kontrolünün etkili olduğu hat frekans aşamalarında.

Motor Sürücüler ve Otomasyon

• Yumuşak başlatma AC motor kontrolü: Motorları çalıştırırken giriş akımı ve mekanik stres sınırları.

• DC motor kontrolörleri: DC motorlar ve endüstriyel çekiş sistemleri için düzenlenmiş güç sağlar.

Endüstriyel ve Süreç Uygulamalar

• Işıklandırma ve sıcaklık kontrolü: Yüksek güçlü lambalar veya ısıtıcılar için faz kontrolü.

• UPS ve güç kaynakları: Yüksek güvenilirlik düzleyici aşamalarında kullanılır.

• Pil şarj cihazları ve çekiş gücü elektronikleri.

Ek Kullanımlar

• Statik anahtarlar ve mekanik aşınmadan sağlam anahtarlama için katı durum releri.

• Endüstriyel fırınlar, fırınlar ve ısı işleme ekipmanlarında sıcaklık ve süreç kontrolü.
