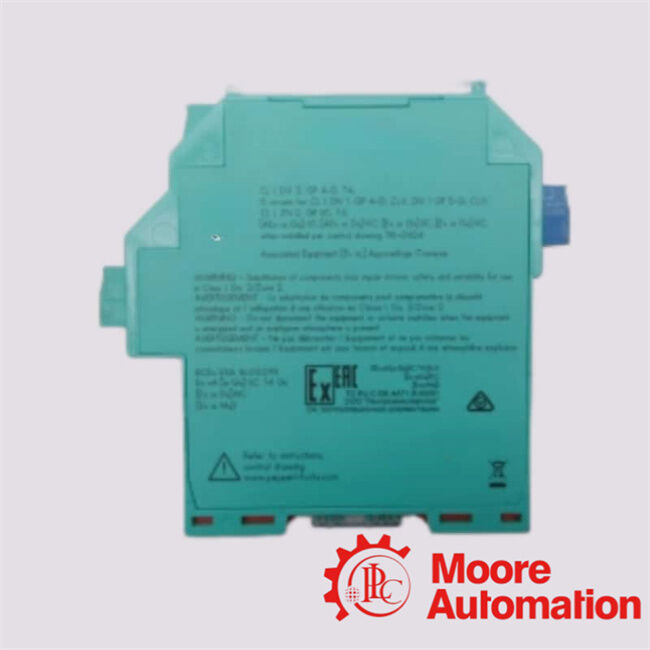

- KFD2-SOT3-EX1.LB yalıtılmış bariyer
Açıklama
BuKFD2-SOT3-EX1.LBizole engelleme, endüstriyel otomasyon sistemlerinde tehlikeli ve tehlikeli olmayan ortamlar arasındaki güvenilir sinyal arayüzü için tasarlanmış yüksek performanslı, içsel olarak güvenli bir anahtar amplifikatörüdür..Temel olarak,KFD2-SOT3-EX1.LBisolated barrier is designed to transfer discrete (digital) signals—originating from field devices such as NAMUR sensors or dry contacts—located in explosive atmospheres (Zone 0/1/2) to control systems installed in safe areas, yanma tehlikelerini önlemek için sıkı bir enerji sınırını korurken.
Teknik veriler
| Güç dağılımı |
Çıktıdaki maksimum güç dağılımı dahil olmak üzere ≤ 1 W |
| Giriş |
| Bağlantı tarafı |
tarla tarafı |
| Bağlantı |
Terminaller 1+, 2+, 3- |
| İsimlendirilmiş değerler |
EN 60947-5-6 (NAMUR) uyarınca, elektrik verileri için kılavuza bakınız. |
| Açık devre voltajı/kısa devre akımı |
yaklaşık 10 V DC / yaklaşık 8 mA |
| Değiştirme noktası/değiştirme histerezi |
1.2... 2.1 mA / yaklaşık 0.2 mA |
| Hat hatası tespiti |
kırılma I ≤ 0,1 mA, kısa devre I ≥ 6,5 mA |
| Nabız/Pause oranı |
Min. 100 μs / min. |
| Çıkış |
| Bağlantı tarafı |
Kontrol tarafı |
| Bağlantı |
Çıkış I: terminal 7, 8; çıkış II: terminal 8, 9 |
| İsimlendirilmiş voltaj |
30 V DC |
| Rütbeli akım |
100 mA, kısa devre korumalı |
| Yanıt süresi |
≤ 200 μs |
| Sinyal seviyesi |
1-sinyal: (dış voltaj) - 100 mA için en fazla 3 V- 0 sinyali: engellenmiş çıkış (dışı durumdaki akım ≤ 10 μA) |
| Çıkış I |
Sinyal Transistörü |
| Çıktı II |
Sinyal veya hata mesajı; Transistor |
| Toplu hata mesajı |
Güç rayı |
| Transfer özellikleri |
| Değişim sıklığı |
≤ 5 kHz |
| Galvanik izolasyon |
| Giriş/çıkış |
IEC/EN 61010-1 uyarınca güçlendirilmiş yalıtım, 300 Veff değerli yalıtım voltajı |
| Giriş/güç kaynağı |
IEC/EN 61010-1 uyarınca güçlendirilmiş yalıtım, 300 Veff değerli yalıtım voltajı |
| Çıktı/güç kaynağı |
IEC/EN 61010-1 uyarınca temel yalıtım, 300 Veff değerli yalıtım voltajı |
KFD2-SOT3-EX1.LB için sık sorulan sorular
1.KFD2-SOT3-EX1.LBİçsel güvenlik mimarilerinde izole engelleri yerine getirmek?
BuKFD2-SOT3-EX1.LBizole edilmiş bariyer, tehlikeli (Ex) alanlardan tehlikeli olmayan kontrol sistemlerine sinyalleri güvenli bir şekilde aktarmak için tasarlanmış galvanik izole edici bir arayüz olarak hizmet eder.Sinyal sadakatini korurken enerji aktarımını sınırlayarak içsel güvenliği sağlar..
2- Nasıl oluyor?KFD2-SOT3-EX1.LByalıtılmış bariyer teknik olarak galvanik yalıtımı ve sinyal bütünlüğünü sağlayabilir mi?
BuKFD2-SOT3-EX1.LBizole edilmiş bariyer, giriş ve çıkış devrelerini ayırmak için transformatör tabanlı veya optoelektronik izolasyon mekanizmaları kullanır. Bu mimari, toprak döngüleri azaltır, gürültü müdahalelerini bastırır,ve yüksek hassasiyetli sinyal iletimini garanti eder.
3Neden...KFD2-SOT3-EX1.LBÖzellikle tehlikeli alan tesisatları için uygun olan yalıtılmış bir bariyer?
BuKFD2-SOT3-EX1.LBizole engelleri uluslararası patlama koruma standartlarına (ATEX ve IECEx gibi) uygun olarak tasarlanmıştır, bu da onu 0/1 Bölgesi uygulamaları için uygun hale getirir.Patlayıcı atmosferlerin ateşlenmesini önlemek için elektrik enerjisini kısıtlar..
4. Hangi tür giriş/çıkış sinyali konfigürasyonlarıKFD2-SOT3-EX1.LBİzole edilmiş bir bariyer yerleşimi mi?
BuKFD2-SOT3-EX1.LBizole engelleri tipik olarak anahtar/kontak girişleri veya NAMUR sensörleri için tasarlanmıştır.Bu sinyalleri içsel güvenlik parametrelerini korurken PLC veya DCS sistemleriyle uyumlu standart çıktılara dönüştürmek.
5. Hangi yollarlaKFD2-SOT3-EX1.LBİzole engelleri sistemin güvenilirliğini ve operasyonel dayanıklılığını arttırır mı?
BuKFD2-SOT3-EX1.LBizole edilmiş bariyer, elektrikli izolasyon, geçici koruma ve teşhis yetenekleri sayesinde güvenilirliği artırır.Elektromanyetik bozukluklara karşı duyarlılığı azaltır ve endüstriyel ortamlarda istikrarlı çalışmayı sağlar.
