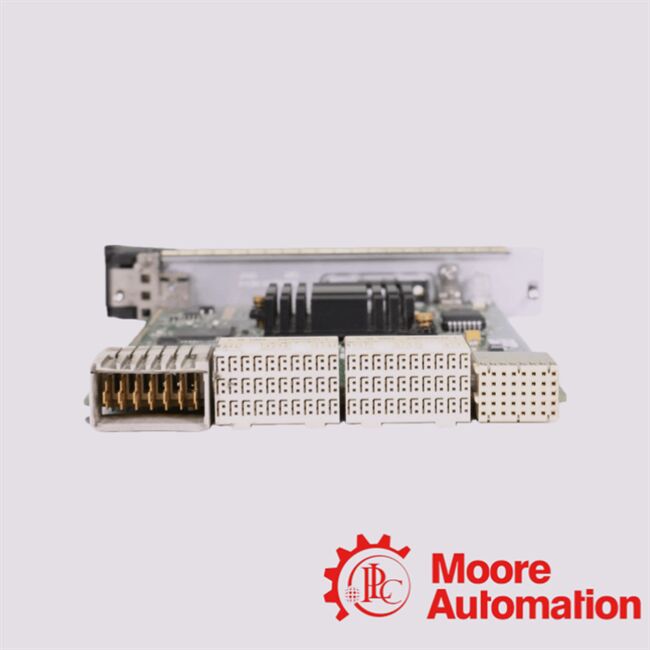

PXIE-8360 PXI uzaktan kumanda modülleri

• MXI-Express x1 arayüzü (PCIe-PCI köprüsü):Modül, bir ana bilgisayarı (desktop, dizüstü bilgisayar, rackmount) bir PXI/PXI-Express (veya CompactPCI) şasiye bağlamak için bir MXI-Express x1 bakır bağlantısı kullanır.Ev sahibi, PXI modüllerinin yerel PCI/PCIe kartlarıymış gibi şasiyi kontrol etmesini sağlar..

• Yazılım / sürücü seviyesinde şeffaf:MXI-Express bağlantısı, şasiyi işletim sistemine standart bir PCI/PCIe otobüsü olarak sunar.Özel sürücü değişiklikleri veya özel yazılım gerekmez .

• Ev sahibi sistemlerin esnekliği:PXIe‐8360 masaüstü PC'lerden, raf üstü sunuculardan, iş istasyonlarından veya dizüstü bilgisayarlardan (uygun bir ana bilgisayar adaptörü ile) kontrolü destekler.

• Ana sistem ile enstrüman şasi arasındaki fiziksel ayrım:Modül kablolu bir bağlantı kullandığından ( ~ 7 m'ye kadar bakır MXI-Express kablosu), enstrümanlandırma şasi host PC'den uzakta yerleştirilebilir. örneğin bir laboratuvar rafında, uzak bir bankta veya izole bir alanda.

• Endüstri düzeyinde sağlamlık ve standart uyumluluğu:Modül, PXI-5 Express Donanım Spesifikasyonu'na (Revizyon 1.0) uymaktadır. titreşim, şok ve çevresel standartlara (örneğin MIL-PRF-28800F,IEC-60068) endüstriyel kullanım için.

• Modüler enstrümanlama ekosistemlerine destek:Bağlandıktan sonra, PXI (veya CompactPCI, CompactPCI-Express,Bazı konfigürasyonlarda CompactRIO veya VXI bile) şasiye yerleştirilen cihazlar, yerel PCI/PCIe cihazları gibi davranır., veri edinimi, sinyal üretimi, anahtarlama vb.

PXIe‐8360 kullanımı, özellikle otomatik test, ölçüm ve dağıtılmış enstrümantasyon sistemlerinde çeşitli pratik senaryoları mümkün kılar:

• Uzakdan kontrol edilen/raklı test sistemleri:PXI şasisi (DAQ modülleri, RF modülleri, sinyal jeneratörleri, dijitalleştiriciler vb. içeren) bir raf veya uzaktaki bir konuma yerleştirebilir ve bunları başka bir yerde bir PC'den kontrol edebilirsiniz.Test masaları üretimi, veya dağıtılmış test ortamları.

• Modüler cihazlama sistemleri:Birden fazla PXI modülünü birleştirirken (veri alma, dijitalleştiriciler, RF aletleri, anahtarlama vb.),PXIe‐8360 kullanmak, mevcut PC kaynaklarını yeniden kullanırken esneklik ve modülerlik sağlayan bir PC'deki PCI/PCIe kartları gibi davranmalarına izin verir.

• Ölçeklenebilir / genişletilebilir test sistemleri:PXIe‐8360'ın kendisi x1 bağlantısı kullansa da ve çoklu şasili daisy zincirlemeyi desteklemese de,daha gelişmiş uzaktan kumanda veya otobüs uzatma modülleri kullanırsanız çoklu şasi sistemlerinin inşa edilmesini sağlayan daha geniş bir MXI-Express ekosistemine uymaktadır.

• Endüstriyel / çevresel test ayarları:Endüstriyel çevresel ve titreşim standartlarına uygun olması nedeniyle, PXIe‐8360 test platformları, çevresel test istasyonları,veya dayanıklılığın önemli olduğu diğer endüstriyel otomasyon bağlamlarında.

• Ev sahibi platform ve form faktöründe esneklik:İster masaüstü bir iş istasyonu, ister sunucu veya dizüstü bilgisayar kullanın, PXI sistemini kullanabilirsiniz. Ev sahibi sistem biçim faktörü kısıtlı olduğunda yararlıdır (örneğin saha testinde bir dizüstü bilgisayar).
