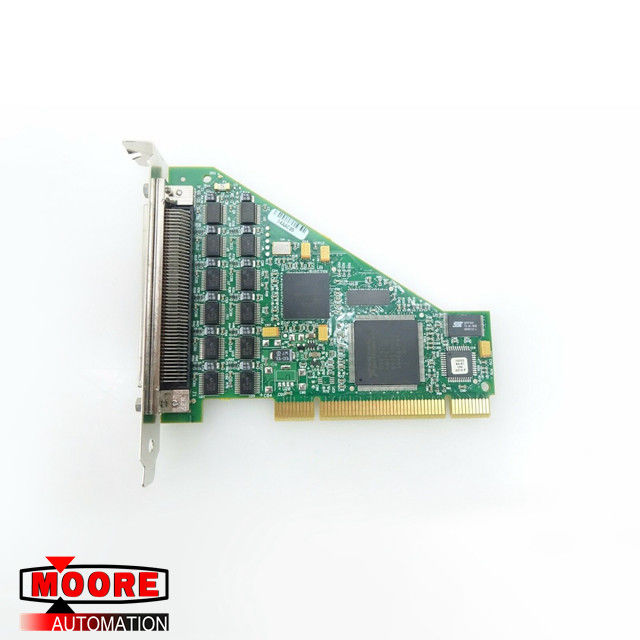

NI PCI-6509 Dijital I / O Arabirimi

NI PCI-6509 Dijital I / O Arabirimi

Ürün Detayları

NI 6509 dijital filtreleme, programlanabilir güç açma durumları, değişiklik algılama ve bir izleme zamanlayıcısı içerir.

Dijital Filtreleme

You can use the digital filtering option available on the NI 6509 to eliminate glitches on input data. Giriş verilerindeki aksaklıkları gidermek için NI 6509'da bulunan dijital filtreleme seçeneğini kullanabilirsiniz. When used with change detection, digital filtering can also reduce the number of changes to examine and process. Değişiklik tespiti ile kullanıldığında, dijital filtreleme de incelenecek ve işlenecek değişikliklerin sayısını azaltabilir.

You can configure the digital input lines to pass through a digital filter and control the timing interval the filter uses. Dijital giriş hatlarını dijital bir filtreden geçecek şekilde yapılandırabilir ve filtrenin kullandığı zaman aralığını kontrol edebilirsiniz. The filter blocks pulses that are shorter than half of the specified timing interval and passes pulses that are longer than the specified interval. Filtre, belirtilen zamanlama aralığının yarısından daha kısa olan atımları engeller ve belirtilen zaman aralığından daha uzun atımları geçirir. Intermediate-length pulses—pulses longer than half of the interval but less than the interval—may or may not pass the filter. Orta uzunlukta darbeler — aralığın yarısından daha uzun, ancak aralığın altında olmayan darbeler - filtreyi geçebilir veya geçmeyebilir.

You can enable digital filtering on as many input lines as necessary for your application. Uygulamanız için gereken sayıda giriş hattında dijital filtrelemeyi etkinleştirebilirsiniz. All filtered lines share the same timing interval, which ranges from 400 ns to 200 ms on the NI PCI/PXI-6509. Filtrelenen tüm hatlar, NI PCI / PXI-6509'da 400 ns ile 200 ms arasında değişen aynı zaman aralığını paylaşır. The PCIe-6509 supports only three timing intervals: 160 ns, 10.24 ms, and 5.12 ms. PCIe-6509 yalnızca üç zamanlama aralığını destekler: 160 ns, 10.24 ms ve 5.12 ms.

Özellikler

Güç Gereksinimleri

Yüksüz durumda bus'tan akım çekimi:

NI PCI / PXI-6509:

+3,3 VDC'de 375 mA, tipik;

+5 VDC'de 250 mA, tipik

PCIe-6509:

+3,3 VDC'de 550 mA, tipik;

+12 VDC'de 20 mA, tipik

+5 V güç mevcut

at I/O connector (pins 49 and 99): +4.0 V to +5.25 V; I / O konektöründe (pim 49 ve 99): +4,0 V ila +5,25 V; 1A, maximum 1A, maksimum

Dijital I / O

Kanal sayısı: 96 I / O

Uyumluluk: TTL Schmitt Trigger / CMOS, tek uçlu GND referansı

Güç açık durumu: Giriş yukarı veya aşağı çekildi (yazılım tarafından seçilebilir), çıkış 1 veya 0

Veri aktarımları: Kesmeler, programlanmış G / Ç

I / O konektörü: 100 pimli dişi 0.050 serisi SCSI

Çekme direnci:

Çekme direnci 4.7 kW, tipik

Aşağı açılır direnç 47 kW, tipik

Giriş voltajı koruması: İki pime kadar ± 20 V, maksimum
