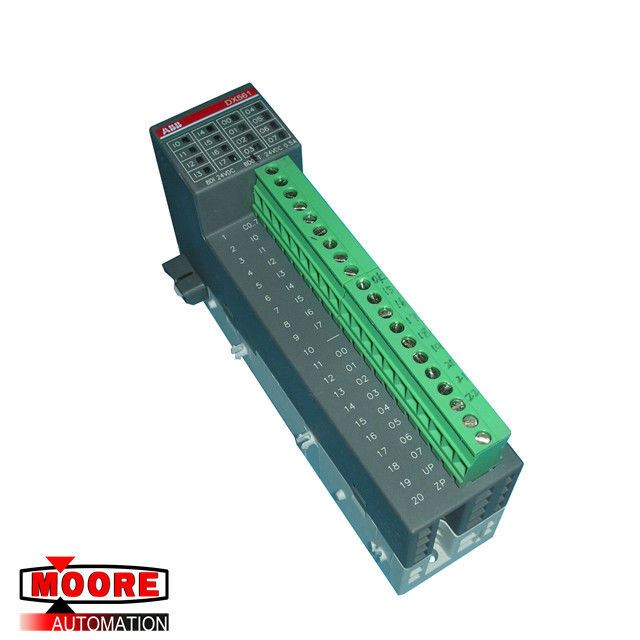

DX561 B2 1TNE968902R2301 Dijital Giriş Çıkış Modülü 24VDC 0.5A
  • DX561 B2 1TNE968902R2301 Dijital Giriş Çıkış Modülü 24VDC 0.5A

DX561 B2 1TNE968902R2301 Dijital Giriş Çıkış Modülü 24VDC 0.5A

Menşe yeri İSVEÇ
Marka adı ABB
Sertifika CO.CQ
Model numarası DX561 B2 1TNE968902R2301
Ürün Detayları
Üretim Yılı:
2020
Con 6DS1311-8A Kontrol Sistemi:
DX561 B2 1TNE968902R2301
Uygulama:
Nükleer enerji santrali
Teslim süresi:
Stokta var
Açıklama:
ABB
ağırlık:
4 £
Vurgulamak:

abb plc

,

advant kontrolör 31

Ödeme ve Gönderim Koşulları
Min sipariş miktarı
1
Fiyat
inquiry
Ambalaj bilgileri
yeni ve orijinal fabrika mühürlü
Teslim süresi
404 Not Found
Ödeme koşulları
/ T
Yetenek temini
Günde 10 parça
Ürün Açıklaması



DX561 B2 1TNE968902R2301 ABB Dijital Giriş / Çıkış Modülü 24VDC 0.5A



Marka / Üretici ABB / İSVEÇ
Parça Numarası

DX561 B2

Alternatif Parça Numarası

1TNE968902R2301

Açıklama Dijital Giriş / Çıkış Modülü
Dimennsions 3,4 cm x 8,5 cm x 13,5 cm
Ağırlık 0.12Kg



Ürün Detayları

Teknik veri

Proses besleme gerilimi UP:

Bağlantılar: UP için terminal 19 (+24 VDC) ve ZP için terminal 20 (0 VDC)

Nominal değer: 24 VDC

Current consumption via UP terminal: 5 mA + max. UP terminali üzerinden akım tüketimi: 5 mA + maks. 0.5 A per output Çıkış başına 0,5 A

Max. Maks. Ripple: 5 % Dalgalanma:% 5

Kalkış akımı: 0.000002 A²s

Ters gerilime karşı koruma: Evet

Rated protection fuse for UP: Recommended; UP için nominal koruma sigortası: Önerilen; the outputs must be protected by an 3 A fast fuse çıkışlar 3 A hızlı sigorta ile korunmalıdır

Current consumption from 24 VDC power supply at the L+/UP and M/ZP terminals of the CPU/bus module: Ca. CPU / bus modülünün L + / UP ve M / ZP terminallerindeki 24 VDC güç kaynağından akım tüketimi: Ca. 10 mA 10 mA

Galvanik izolasyon: Evet, giriş grubu ile çıkış grubu ve modülün geri kalanı arasında



Modül başına kanal sayısı: 8

Kanalların gruplara dağılımı: 8 kanal için 1 grup

I0 ila I7 kanallarının bağlantıları: 2 ila 9 terminalleri

I0 - I7 kanalları için referans potansiyeli: Terminal 1

Indication of the input signals: 1 yellow LED per channel; Giriş sinyallerinin göstergesi: Kanal başına 1 sarı LED; the LED is ON when the input signal is high (signal 1) giriş sinyali yüksek olduğunda LED yanar (sinyal 1)

Giriş göstergesinin izleme noktası: LED, giriş devresinin bir parçasıdır

Input type according to EN 61131-2: Type 1 source; EN 61131-2'ye göre giriş tipi: Tip 1 kaynağı; Type 1 sink Tip 1 evye

Input signal range: -24 VDC; Giriş sinyali aralığı: -24 VDC; +24 VDC +24 VDC

Signal: 0 -5 V...+3 V; Sinyal: 0-5 V ... + 3 V; -3 V...+5 V -3 V ... + 5 V

Undefined signal: -15 V...+ 5 V; Tanımsız sinyal: -15 V ... + 5 V; +5 V...+15 V +5 V ... + 15 V

Signal: 1 -30 V...-15 V; Sinyal: 1-30 V ...- 15 V; +15 V...+30 V +15 V ... + 30 V

Ripple with signal: 0 -5 V...+3 V; Sinyalli dalgalanma: 0-5 V ... + 3 V; -3 V...+5 V -3 V ... + 5 V

Ripple with signal: 1 -30 V...-15 V; Sinyalli dalgalanma: 1-30 V ...- 15 V; +15 V...+30 V +15 V ... + 30 V

Kanal başına giriş akımı:

Input voltage +24 V; Giriş voltajı +24 V; Typ. Typ. 5 mA 5 mA

Input voltage +5 V; Giriş voltajı +5 V; Typ. Typ. 1 mA 1 mA

Input voltage +15 V; Giriş voltajı +15 V; > 2.5 mA > 2,5 mA

Input voltage +30 V; Giriş voltajı +30 V; < 8 mA <8 mA

Max. Maks. permissible leakage current (at 2-wire proximity switches): 1 mA izin verilen kaçak akım (2 telli yaklaşım anahtarlarında): 1 mA

Input delay (0->1 or 1->0): Typ. Giriş gecikmesi (0-> 1 veya 1-> 0): Tip. 8 ms 8 ms

Giriş veri uzunluğu: 1 bayt

Max. Maks. cable length: Shielded 500 m; kablo uzunluğu: Korumalı 500 m; Unshielded 300 m Blendajsız 300 m

DX561 B2 1TNE968902R2301 Dijital Giriş Çıkış Modülü 24VDC 0.5A 0
