| Menşe yeri | İSVEÇ |
| Marka adı | ABB |
| Sertifika | CO.CQ |
| Model numarası | AI561 A1 |

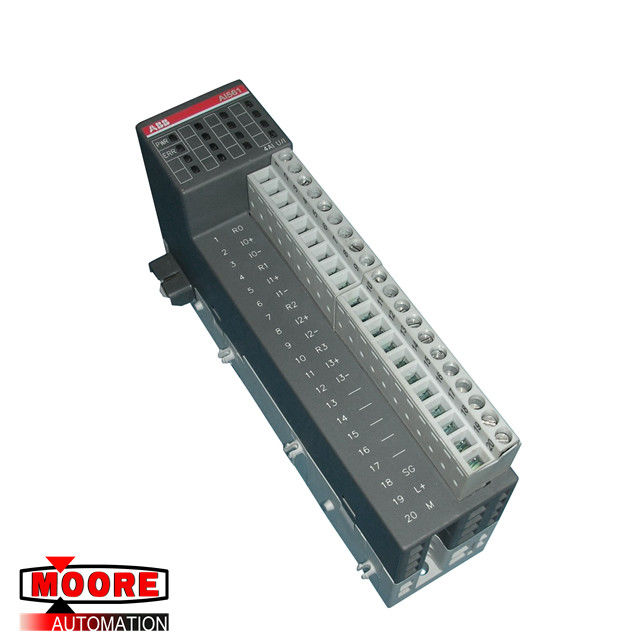

AI561 A1 1TNE968902R1101 ABB Analog Giriş Modülü 24vdc, 1.5w
| Marka / Üretici | ABB / İSVEÇ |
| Parça Numarası |
AI561 A1 |
| Alternatif Parça Numarası | 1TNE968902R1101 |
| Açıklama | Analog Giriş Modülü |
| Dimennsions | 8,4 cm x 3,4 cm x 13,5 cm |
| Ağırlık | 0.12Kg |
Ürün Detayları
Teknik veri
Proses besleme gerilimi L +:
L + (+24 VDC) için Terminal 19 ve M (0 V) için terminal 20
Nominal değer 24 VDC
L + terminali 0,1 A üzerinden akım tüketimi
Kalkış akımı (açılışta) 0.05 A2s
Max. Maks. ripple 5 % dalgalanma% 5
Ters gerilime karşı koruma Evet
L + için koruma sigortası Tavsiye edilir
Current consumption from 24 VDC power supply at the terminals UP/L+ and ZP/M of the CPU/bus module Ca. CPU / bus modülünün Ca / UP + ve ZP / M terminallerindeki 24 VDC güç kaynağından akım tüketimi Ca. 10 mA 10 mA
Galvanik izolasyon Hayır
Aşırı gerilim (maks.) 0,5 sn için 35 VDC
Max. Maks. power dissipation within the module 2.7 W modül içindeki güç kaybı 2.7 W
Weight Ca. Ağırlık Ca. 120 g 120 g
Montaj konumu Yatay veya dikey
Soğutma Doğal konveksiyon soğutma, kablo kanalları veya ana şalter kabinindeki diğer parçalar tarafından engellenmemelidir.
Analog Girişlerin Teknik Verileri
Modül başına kanal sayısı: 4 ayrı ayrı yapılandırılabilir voltaj veya akım girişi
Kanalların gruplara dağılımı: 1 (grup başına 4 kanal)
Çözüm:
Unipolar Voltage: 0 V...+5 V; Tek Kutuplu Gerilim: 0 V ... + 5 V; 0 V...+10 V: 12 bits 0 V ... + 10 V: 12 bit
Current 0 mA...20 mA; Akım 0 mA ... 20 mA; 4 mA...20 mA: 12 bits 4 mA ... 20 mA: 12 bit
Bipolar Voltage -2.5 V...+2.5 V; Bipolar Gerilim -2.5 V ... + 2.5 V; -5 V...+5 V: 11 bits plus sign -5 V ... + 5 V: 11 bit artı işareti
I0- I3- sinyallerinin bağlanması: 3, 6, 9, 12 terminalleri
I0 + 'nın I3 +' ya bağlanması: Terminal 2, 5, 8, 11
Giriş tipi: Diferansiyel
Galvanik izolasyon: Girişler ve I / O bus arasında galvanik izolasyon yok
Ortak mod giriş aralığı: Sinyal voltajı artı ortak mod voltajı ± 12 V dahilinde olmalıdır
