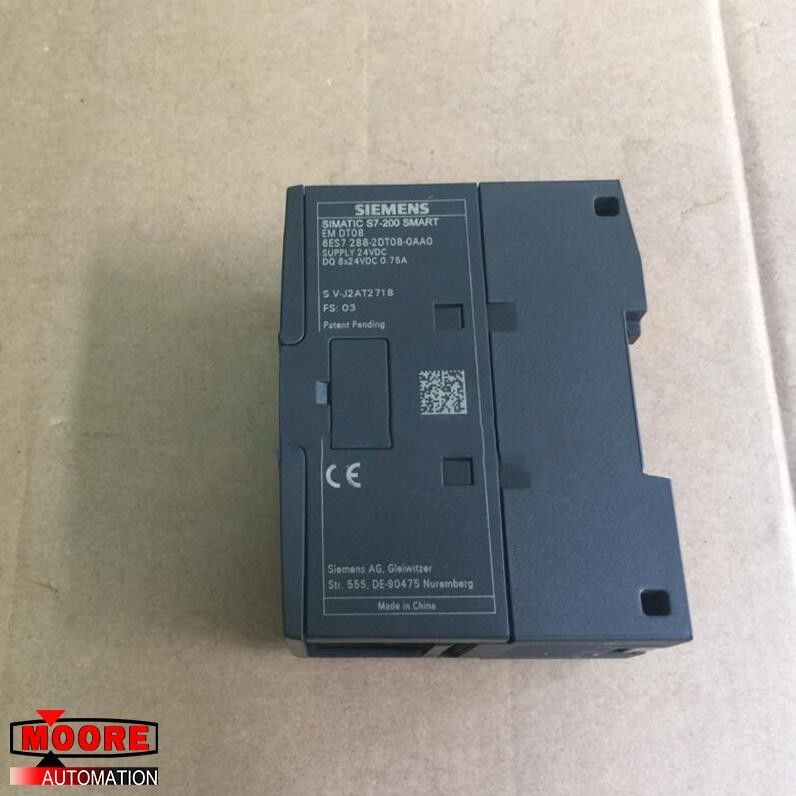

6ES7 288-2DT08-0AA0 6ES7288-2DT08-0AA0 Siemens SIMATIC S7-200 AKILLI EM DT08

Ürün Detayları

SIMATIC S7-200 SMART, Dijital çıkış SM DT08, 8 DO, 24 V DC, Transistör 0.75A

Besleme gerilimi:

izin verilen aralık, alt sınır (DC) 20,4 V

izin verilen aralık, üst sınır (DC) 28,8 V

Giriş akımı:

from backplane bus 5 V DC, typ.--95 mA; arka panel veri yolundan 5 V DC, tip. - 95 mA; 5 V DC from the CPU module CPU modülünden 5 V DC

Dijital çıkışlar

Dijital çıkışların sayısı 2'li gruplar halinde 8

Mevcut batan Hayır

Güncel kaynak Evet

Kısa devre koruması Hayır

Dijital girişi kontrol etme Evet

Çıkışların anahtarlama kapasitesi:

with resistive load, max. rezistif yük ile, maks. 0.75 A 0,75 A

on lamp load, max. lamba yükünde, maks. 5 W 5 W

Çıkış gerilimi:

Nominal değer (DC) 24 V

for signal "0", max. "0" sinyali için, maks. 0.1 V 0.1 V

for signal "1", min. "1" sinyali için, min. 20 V DC 20 V DC

Çıkış akımı:

"1" sinyali için nominal değer 0,75 A

for signal "1" permissible range, max. "1" sinyali için izin verilen aralık, maks. 0.75 A 0,75 A

for signal "1" permissible range for 0 to 40 °C, max. 0 ila 40 ° C için izin verilen "1" sinyali aralığı için, maks. 750 mA 750 mA

for signal "0" residual current, max. "0" sinyali için artık akım, maks. 10 µA 10 µA

Rezistif yük ile çıkış gecikmesi:

"0" to "1", max. "0" ile "1" arası, maks. 50 µs 50 µs

"1" to "0", max. "1" ila "0", maks. 200 µs 200 µs

İki çıkışın paralel anahtarlanması:

mantık bağlantıları için Evet

yükseltmek için Evet

bir yükün yedek kontrolü için Evet

Çıkışların toplam akımı (grup başına):

all mounting positions-up to 40℃, max. 40 positions 'ye kadar tüm montaj konumları, maks. 3 A 3 A

horizontal installation-up to 50℃, max. 50 ℃ 'ye kadar yatay kurulum, maks. 3 A 3 A

vertical installation-up to 40℃, max. 40 -'a kadar dikey kurulum, maks. 3 A 3 A

all other mounting positions-up to 40 °C, max. diğer tüm montaj konumları -40 ° C'ye kadar, maks. 3 A 3 A

Cable length: shielded, max. Kablo uzunluğu: ekranlı, maks. 500 m; 500 m; unshielded, max. ekransız, maks. 150 m 150 metre

Teşhis gösterge LED'i: çıkışların durumu için Evet

Potential separation digital outputs: between the channels Yes; Potansiyel ayırma dijital çıkışları: kanallar arasında Evet; Optocoupler Optokuplörü

İzolasyon 500V AC ile 1 dakika test edildi
