| Menşe yeri | Almanya |
| Marka adı | Siemens |
| Sertifika | CO.CQ |
| Model numarası | 6GK1503-3CB00 |
| Marka / Üretici | Siemens / ALMANYA |
| Parça Numarası | 6GK1503-3CB00 |
| Alternatif Parça Numarası | 6GK1503-3CB00 |

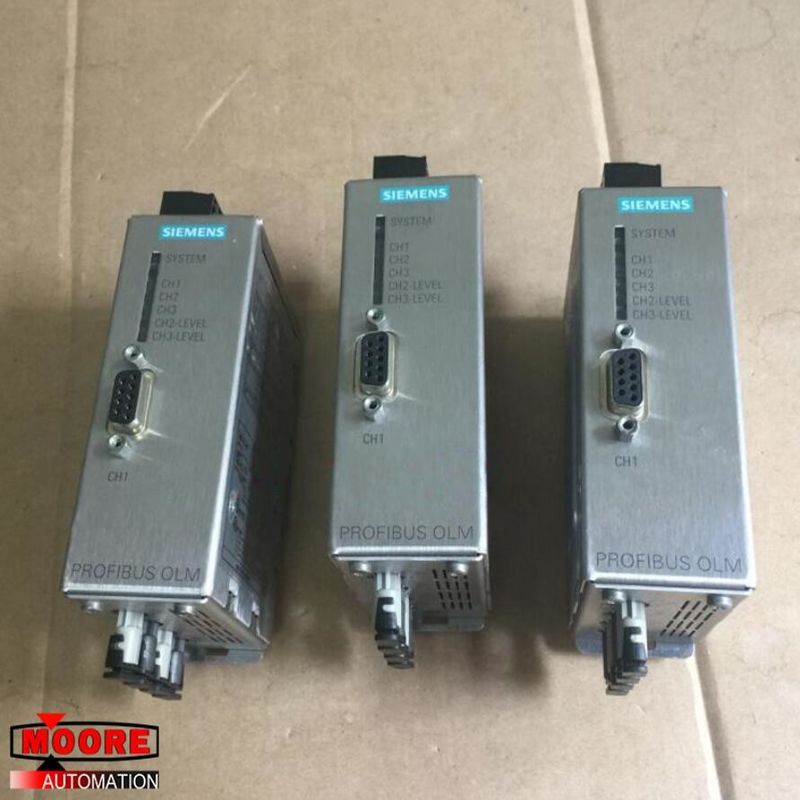

| Açıklama | PROFIBUS OLM |
| Dimennsions | WHD 39.5 * 112 * 74.5mm |
| Ağırlık | 0.34kg |
Ürün Detayları
PROFIBUS OLM/G12 V4.0 OPTICAL LINK MODULE W. 1 RS485 AND 2 GLASS-FOC-INTERFACES (4 BFOC-SOCKETS) FOR STANDARD DISTANCES UP TO 2850 M, WITH WITH SIGNAL. PROFIBUS OLM / G12 V4.0 OPTİK BAĞLANTI MODÜLÜ W. 1 RS485 ve 2 CAM-ODAK ARAYÜZLERİ (4 BFOC-SOKET) SİNYAL İLE 2850 M'ye kadar STANDART MESAFELER İÇİN. CONTACT AND MEASURING OUTPUT İLETİŞİM VE ÖLÇÜM ÇIKTISI
Aktarım hızı / PROFIBUS ile: 9,6 kbit / s ... 12 Mbit / s
Aktarım hızı / PROFIBUS ile: PA 45,45 kbit / s
Elektrik / optik bağlantı sayısı / ağ bileşenleri veya terminal ekipmanı için / maksimum 3
Elektriksel bağlantı sayısı:
ağ bileşenleri veya terminal ekipmanları için 1
ölçüm cihazı 1 için
sinyal kontağı için 1
güç kaynağı için 1
yedek voltaj beslemesi için 1
Elektrik bağlantı tipi:
ağ bileşenleri veya terminal ekipmanı için 9 pimli Sub-D soket
ölçüm cihazı için 2 kutuplu klemens
güç kaynağı ve sinyal kontağı için 5 kutuplu klemens
Optik arabirim sayısı / fiber optik kablo için 2
Optik arayüz tasarımı / fiber optik kablo BFOC portu için
Optik veriler:
Sönüm oranı / FOC iletim bağlantısı:
50/125 µm / 3 dB / km / maksimum 10 dB ile cam FOC için
3,5 dB / km / maksimum 12 dB'de 62,5 / 125 µm / cam FOC için
yayılma gecikmesi [bit] 6.5 bit
1 mW'a kadar bağlanabilir optik güç:
50/125 µm / 3 dB / km -16 dB'de cam FOC için
3,5 dB / km -13 dB'de 62,5 / 125 µm / cam FOC için
1 mW ile ilgili optik hassasiyet:
50/125 µm / 3 dB / km -28 dB'de cam FOC için
3,5 dB / km -28 dB'de 62,5 / 125 µm / cam FOC için
dalgaboyu:
50/125 µm ile cam FOC için / arayüzle uyumlu / 3 dB / km 860 nm'de
62,5 / 125 µm ile cam FOC için / arayüzle uyumlu / 3,5 dB / km 860 nm'de
Kablo uzunluğu:
50/125 µm / 3 dB / km / maksimum 3 km'de cam FOC için
3,5 dB / km / maksimum 3 km'de 62,5 / 125 µm / cam FOC için
Sinyal Giriş / Çıkış:
Çalışma gerilimi / sinyal kontaklarının / DC'de / Nominal değer 24 V
Çalışma akımı / sinyal kontaklarının / DC'de / maksimum 0,1 A
