ABB Modülü DSQC236T YB560103-CE ABB DSQC236T Servo Sürücü Ekseni Devre Uzun ömürlü

Ürün Açıklaması:

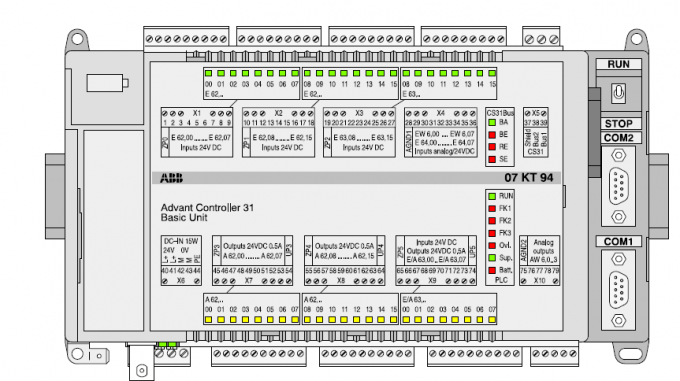

Aşağıdaki şekilde 24 V DC ile çalışan 3 telli bir sensörün ve elektriksel olarak izole edilmiş 2 kutuplu bir sensörün bağlantısı gösterilmektedir. Her iki sensör de 0 ... 20 mA aktif akım kaynakları olarak çalışır. Bu başvuruda, temel ünitenin 07 KT 94 M terminalinin referans potansiyel olduğu göz önünde bulundurulmalıdır. AGND1, sensör akımlarının toplamını taşıyacak şekilde boyutlandırılmamıştır. Aşağıdaki şekilde 2 kutuplu pasif tip analog sensörlerin 4 ... 20 mA.32760D 7FF8H bağlantısı gösterilmiştir Daha fazla bilgi için bkz. Cilt 2, bölüm 5.1 "Genel bilgi msgstr "Analog giriş ve çıkışların kullanımı için". Kullanılmayan giriş kanallarının tanımlanmış bir 0V seviyesine sahip olduğundan emin olmak için AGND'ye kısa devre yapılabilir. Kullanılmayan girişler "kullanılmayan" ile yapılandırılmalıdır. Analog giriş sinyalleri ile dönüştürülen sayılar arasındaki ilişki aşağıdaki şekillerde gösterilmiştir.

İlgili Ürün Tavsiyesi:

Ürünün karakter:

Uzaktan yalıtılmayan analog sensörler kullanılıyorsa (örn. Eksi terminal uzaktan topraklanır) diferansiyel girişler çok kullanışlıdır. Topraklama potansiyeli tam olarak aynı olmadığından
AGND1, ölçüm hatalarını telafi etmek için bipolar olarak ölçülmelidir. Ek olarak, tek kutuplu konfigürasyon durumunda AGND1 doğrudan uzak toprak potansiyeline bağlanır. Bu, kabul edilemez (ve muhtemelen tehlikeli) topraklama döngülerine neden olur. Diferansiyel giriş kullanan tüm konfigürasyonlarda iki bitişik analog giriş birbirine aittir (örn. EW 6,00 ve
EW 6,01).

Ürünün kullanımı:
