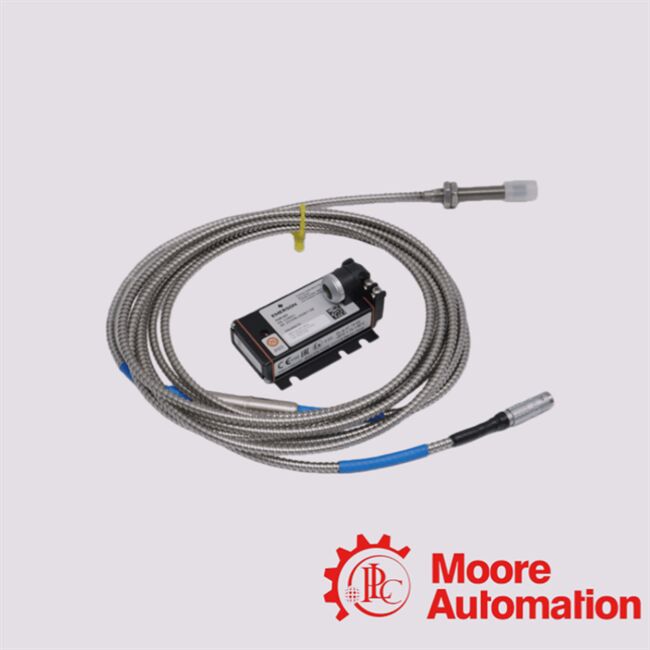

PR6423/01K-010 Emerson girdap akımı sensörü

PR6423 serisi, dönen makinelerde statik ve dinamik mil yer değiştirmesini ve hareketini ölçmek için kullanılan temassız girdap akımı yer değiştirme (yakınlık) sensörüdür.

 (örneğin türbinler, kompresörler, pompalar, şanzımanlar).Radyal ve eksenel mil yer değiştirmesini/konumunu, mil eksantrikliğini, titreşimi/salınımı, yağ filmi

 kalınlığı / yatak boşluğu, eksenel itme, diferansiyel genleşme, valf/hava boşluğu boşluğu — esasen bir

metal dönen mil ile sabit bir yüzey arasındaki herhangi bir boşluk veya hareket.Kısacası: PR6423, milin izlenmesi için yüksek hassasiyetli, temassız bir sensördür.

 kritik dönen ekipmandaki hareket / yer değiştirme / titreşim; “/01K‑010” bu ailenin bir varyantı olacaktır.

0,5 mm (≈ 20 mil) — yani sıfır yer değiştirmede sensör ucu ile hedef arasındaki kalibre edilmiş boşluk.

Kurulum ve Güvenlik Notları

PR6423 sensörleri için üreticinin genel yönergelerine dayanmaktadır.

• Temassız montaj esastır: Sensör ucu, sabit bir “hava boşluğu” (nominal ~ 0,5 mm) ile hedef mil yüzeyine bakmalıdır. Ölçüm, bu boşluktaki değişikliklere dayanmaktadır; sensör dokunmamalıdır mile.

• Doğru hizalama (diklik): Sensör probu, ölçülen yüzeye dik olarak monte edilmelidir; herhangi bir eğim, özellikle mil dönüşü sırasında ölçüm hatalarına neden olabilir. Küçük açısal sapmalar bile dinamik koşullar altında önemli ölçüm hatalarına neden olabilir.

• Montaj dişi / mekanik montaj: Model tarafından belirtildiği gibi doğru montajı (M10×1 veya 3/8‑24 UNF) kullanın. Uygun mekanik sabitleme gereklidir — prob tutucunun/braketin titreşiminden veya kaymasından kaçının, çünkü hareket okumaları bozacaktır.

• Kablo kullanımı: Belirtilen kablo tipini (PTFE yalıtımlı veya zırhlı, belirtilmişse) kullanın. Minimum bükülme yarıçapına uyun (standart kablo: ≥ 25 mm; zırhlı kablo: ≥ 35 mm) iç kabloların hasar görmesini veya sinyal bütünlüğünün bozulmasını önlemek için.

• Uygun sinyal dönüştürücü / kondisyonlayıcının kullanılması: Ham girdap akımı sinyali, aşağı yönlü enstrümantasyon için kullanılabilir bir analog çıkış (voltaj veya akım) üretmek için uyumlu bir dönüştürücü (veya izleme sistemi) ile işlenmelidir.

• Çevresel ve operasyonel koşullar: Sensör endüstriyel koşullar için tasarlanmıştır — yüksek sıcaklık, titreşim, olası yağ/sis maruziyeti. Kurulum ortamının belirtilen sınırlarla (sıcaklık, koruma derecesi, kablo yönlendirmesi, sızdırmazlık) eşleştiğinden veya bu sınırlar içinde olduğundan emin olun.

• Kurulum sırasında kalibrasyon: Montajdan sonra, üretici talimatlarına göre hava boşluğunu / sıfır referansını hedef mil (veya bir kalibrasyon standardı) ile ayarlayın ve kalibre edin. Herhangi bir yeniden kurulum veya sensör değişimi yeniden kalibrasyonu gerektirmelidir.

• Standartlara uygunluk (gerekirse): PR6423 serisi, özellikle kritik türbomakine uygulamaları için makine izleme (örneğin API 670, DIN 45670, ISO 10817‑1) için endüstri standartlarını karşılamak üzere tasarlanmıştır.

• Tehlikeli ortamlar için uygunluk (isteğe bağlı): Uygun sinyal kondisyonlayıcıları ve güvenlik bariyerleri ile kullanıldığında, PR6423 gibi girdap akımı sensörleri tehlikeli/patlayıcı ortamlarda kullanılabilir — ancak yalnızca tüm sistem (sensör + dönüştürücü + bariyer) geçerli sertifika gereksinimlerini karşılıyorsa; ülke/bölge başına sertifika durumunu doğrulamalısınız.
