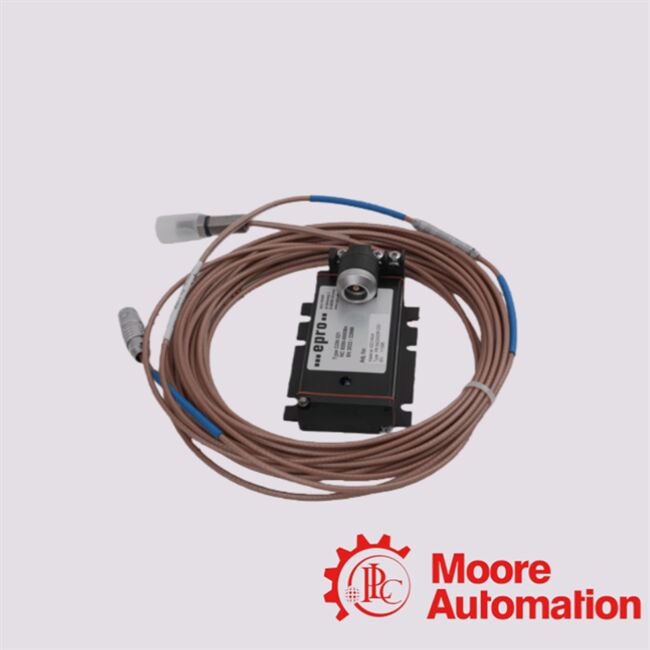

PR6423/015-040 CON021 Emerson PLC Modülü

 Bu CON021, alışıldık anlamda bir “PLC modülü” (yani mantık denetleyicisi) değil, bir girdap akımı sinyal dönüştürücüsüdür: PR642x sensörleriyle çalışan bir sinyal işleme modülüdür

 (PR6423, PR6422, PR6424, vb.) ham girdap akımı sensör çıkışını kullanılabilir bir yer değiştirme/titreşim/konum sinyaline dönüştürmek için. Bir

PR6423 sensörü ile birleştirildiğinde, sistem (sensör + dönüştürücü) kritik dönen makine parametrelerinin temassız ölçümü için kullanılır: radyal/eksenel mil

yer değiştirmesi, konumu, eksantriklik, titreşim ve hatta mil hızı (dolaylı olarak). Sinyal dönüştürücü, zayıf sensör sinyalinin

izleme veya kontrol sistemleri için uygun hale gelmesini sağlar, mil izleme, tahmini bakım ve güvenlik/koruma

sistemlerini etkinleştirir.Kısaca: CON021 + PR6423, endüstriyel döner ekipmanlarda yüksek hassasiyetli, temassız

yer değiştirme/titreşim izleme için özel bir sensör/dönüştürücü çiftidir.

Sensörün girdap akımı sinyalini kullanılabilir yer değiştirme/titreşim çıkışına dönüştürür (gerilim veya standart sinyal — sisteme bağlı olarak)

Kurulum ve Güvenlik Notları

Girdap akımı sensörü + dönüştürücü sistemleri için resmi üretici önerilerine ve standart uygulamalara dayanmaktadır.

• Sensör montajı: PR6423 sensörü, 8 mm uç dönen mil veya hedef yüzeye bakacak şekilde uygun mekanik diş (M10×1 veya 3/8‑24 UNF, varyanta bağlı olarak) ile monte edilmelidir.

• Kablo yönlendirme ve koruma: Zırhlı kablo sürümünü kullanıyorsanız, minimum bükülme yarıçapına uyulduğundan (veri sayfasına göre) emin olun ve keskin bükülmelerden veya mekanik stresten kaçının — kablo bütünlüğünü ve korumayı koruyun.

• Dönüştürücü kurulumu: CON021 dönüştürücüyü temiz, kuru, kararlı bir ortama monte edin (ortam sıcaklığı –30 °C ila +100 °C arasında). Güvenli montaj için 4 M5 vidayı kullanın. Uygun kablolama sağlayın: Lemo fişi aracılığıyla sensör konektörü, vida terminali kablolaması aracılığıyla izleme/kontrol sistemine çıkış.

• Güç kaynağı gereksinimleri: Dönüştürücü veri sayfasında belirtildiği gibi, belirtilen aralıkta (–23 V ila –32 V DC veya konfigürasyona bağlı olarak –21 V ila –32 V) kararlı DC beslemesi sağlayın.

• Tehlikeli alan / patlamaya dayanıklı kurulum (gerekirse): CON021, ilgili standartlar (ATEX / IEC‑Ex / CSA) kapsamında dahili olarak güvenlidir (Ex ia), ancak sadece uygun akım sınırlayıcı bariyerlerle ve yerel düzenlemelere göre kurulduğunda.

• Kalibrasyon / hizalama: Kurulumdan sonra, sensör ucu ile mil arasındaki hava boşluğu, üreticinin önerdiği “başlangıç boşluğu”na (genellikle ~0,5 mm) göre ayarlanmalıdır — daha sonra sıfır/referans oluşturulmalıdır. Yanlış boşluk veya yanlış hizalama, hatalı okumalara veya sinyal bozulmasına yol açabilir.

• Çalışma ortamı: Aşırı mekanik şoktan, belirtilen sınırların ötesinde titreşimden, aşırı nemden veya sensör ucunun yakınındaki iletken kalıntılardan kaçının. Sensör ve dönüştürücü muhafazalarını temiz ve kapalı tutun (özellikle yüksek sıcaklık veya yağ açısından zengin ortamlarda kullanıldığında sensör).
