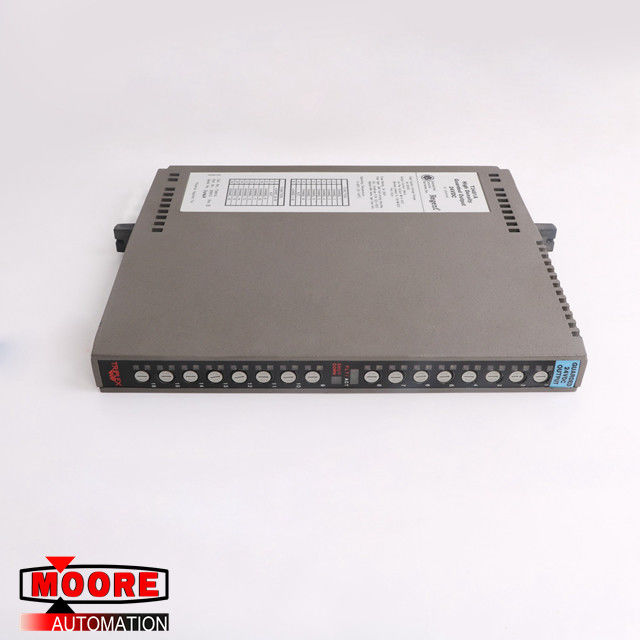

24vdc T3481a Ics Tripleks Korumalı Çıkış Modülü

T3481A ICS TRIPLEX 24VDC ÇIKIŞ MODÜLÜ KORUMALI

Good İyi fiyat için buraya tıklayın T3481A

Ürün Detayları

T3481A Özellikleri

On altı Korumalı çıkış (sekiz kişilik iki grupta).

Aynı tipteki başka bir modüle paralel bağlandığında hataya dayanıklı çalışma.

Sıcak değiştirilebilir.

Tüm çıkış devrelerinin tam, otomatik testi.

Otomatik hat izleme açık ve kısa saha kablo devrelerini tespit eder.

Individual front panel indicators on each module show module fault/active status and shutdown state; Her modüldeki bağımsız ön panel göstergeleri modül arızasını / etkin durumunu ve kapatma durumunu gösterir; additional indicators show output status and load/fuse fault for each point. ek göstergeler her durum için çıkış durumunu ve yük / sigorta hatasını gösterir.

Sigortalara ön panelden erişilebilir.

Alan ve mantık devreleri arasında minimum 2500 elektriksel izolasyon.

The processor modules send triplicated write data commands over the I/O Safetybus to the monitored Guarded output module. İşlemci modülleri, izlenen Korumalı çıkış modülüne G / Ç Safetybus üzerinden üçlü yazma veri komutları gönderir. Onboard the output module the triplicated data are routed to two independent voters which provide voted data to associated field programmable gate arrays (FPGA). Çıkış modülünde üçlü veriler, ilişkili alan programlanabilir kapı dizilerine (FPGA) oy veren veriler sağlayan iki bağımsız seçmene yönlendirilir. Each FPGA independently operates one of the two output control switches. Her FPGA bağımsız olarak iki çıkış kontrol anahtarından birini çalıştırır. The two output switches are connected in series with the load. İki çıkış anahtarı yük ile seri olarak bağlanır.

When both output switches are on, current will flow through the output and energize a field load. Her iki çıkış anahtarı da açık olduğunda, akım çıkıştan akar ve bir alan yüküne enerji verir. If either switch is off, current will not flow through the output and the load will be de-energized. Anahtarlardan biri kapalıysa, çıkıştan akım gelmez ve yükün enerjisi kesilir. This combination of series output switches and independent drive signals produces fail-safe activation of the load. Seri çıkış anahtarlarının ve bağımsız sürücü sinyallerinin bu kombinasyonu, yükün arızaya karşı etkin şekilde etkinleştirilmesini sağlar. Single failures can only affect one of the output drive signals or switches. Tek arızalar çıkış sürücü sinyallerinden veya anahtarlarından yalnızca birini etkileyebilir.

Moore Haberleri

Enerji endüstrisi yeteneklerine sahip hidroelektrik endüstrisi.
Uzak I / O'nun çalışma gücü, ünitenin lokal kontrol ünitesine (LCU1, LCU2, LCU3, LCU4) karşılık gelen LCU tarafından sağlanır.
LCU, Modbus (Master ve Slave) standart iletişim protokolü arayüzünü kullanarak bir RS-485 seri arayüzü sağlamalıdır.
Molex is used for gateway protocol conversion. Molex, ağ geçidi protokolü dönüştürmesi için kullanılır. The module is directly plugged into AB's 1756 rack and has standard blocks for programming. Modül doğrudan AB'nin 1756 rafına takılır ve programlama için standart bloklara sahiptir.
PLC ve LCU'daki iş istasyonu arasında uluslararası standart endüstriyel Ethernet protokolü EtherNet / IP kullanılır.
İletişim hızı 100Mbps'ye ulaşır ve PLC, ünitenin yerel LCU kontrolüne girmek için AB ControlLogix sistem regülatörü yağ pompası kontrol döngüsü ve küresel vana kontrol döngüsünü benimser.

Thermal power industry with power industry capabilities: With the development of society, network technology, computer technology and PLC control technology are becoming more and more mature. Enerji endüstrisi yeteneklerine sahip termik güç endüstrisi: Toplumun gelişmesiyle birlikte ağ teknolojisi, bilgisayar teknolojisi ve PLC kontrol teknolojisi gittikçe olgunlaşmaktadır. All auxiliary control systems of thermal power plants can enter the whole plant auxiliary network control system to realize complete monitoring operation in the centralized control room.The level of automation has been greatly improved, and the efficiency of the whole plant has been improved. Termik santrallerin tüm yardımcı kontrol sistemleri, merkezi kontrol odasında tam izleme işlemini gerçekleştirmek için tüm tesis yardımcı ağ kontrol sistemine girebilir.Otomasyon seviyesi büyük ölçüde iyileştirildi ve tüm tesisin verimliliği artırıldı.
