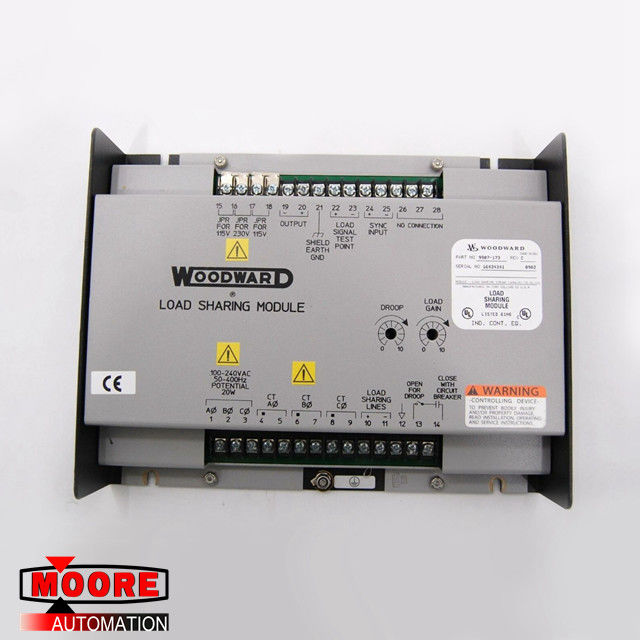

WOODWARD 9907-173 Yük Paylaşım Modülü Rev C

WOODWARD 9907-173 Yük Paylaşım Modülü Rev C

Ürün Detayları

Woodward makes models of its Load Sharing Module for use with engines equipped with speed controls that accept a ±3 Vdc speed setting input, a 0.5 to 4.5 Vdc input, or a PWM (pulse-width-modulated) input. Woodward, Yük Paylaşım Modülünün modellerini ± 3 Vdc hız ayar girişi, 0,5 ila 4,5 Vdc giriş veya PWM (darbe genişlik modülasyonlu) girişini kabul eden hız kontrolleri ile donatılmış motorlarla kullanmak için yapar. The Load Sharing Module allows use of Woodward power generation accessories and allows load sharing between engines equipped with speed controls that are not manufactured by Woodward and engines controlled with Woodward electronic controls, or controls using other Woodward load sharing modules. Yük Paylaşım Modülü, Woodward güç üretimi aksesuarlarının kullanılmasına izin verir ve Woodward tarafından üretilmeyen hız kontrolleri ile motorlar ve Woodward elektronik kontrolleri ile kontrol edilen motorlar veya diğer Woodward yük paylaşım modülleri kullanan kontroller arasında yük paylaşımına izin verir.

The Load Sharing Module provides isochronous and droop load-sharing capability for engines in generator set applications. Yük Paylaşım Modülü, jeneratör seti uygulamalarındaki motorlar için eşzamanlı ve düşük yük paylaşım kapasitesi sağlar. Additional equipment in the control system can include the Woodward SPM-A Synchronizer, SPM-D Synchronizer, Automatic Generator Loading Control (AGLC), and Automatic Power Transfer and Loading Control (APTL). Kontrol sistemindeki ek donanımlar arasında Woodward SPM-A Senkronizörü, SPM-D Senkronizörü, Otomatik Jeneratör Yükleme Kontrolü (AGLC) ve Otomatik Güç Aktarımı ve Yükleme Kontrolü (APTL) sayılabilir.

Güç kaynağı:

DC Modelleri 18–32 Vdc, yaklaşık 5 W.

AC Modeller 95–130 veya 190–260 Vac hat-hat, 50–400 Hz, yaklaşık 10 W. için seçilebilir atlama kablosu

girişler:

3-phase PT Inputs: 95–130 or 190–260 Vac line-to-line, 50–400 Hz. 3 fazlı PT Girişleri: 95–130 veya 190–260 Vac hattan hatta, 50-400 Hz. PT input burden is 1.6 W per phase at 240 Vac, 0.4 W per phase at 120 Vac. PT giriş yükü 240 Vac'de faz başına 1.6 W, 120 Vac'de faz başına 0.4 W'dir.

3 fazlı CT Girişleri: 3–7 Tam yükte kollar, tam yükte CT giriş yükü faz başına 0,1 VA'dır.

Yük Paylaşımı Girişi: 0–3 Vdc, eşzamanlı modda 25k empedansına, düşüş modunda açık devre.

Senk Girişi: İsteğe bağlı Woodward SPM-A senkronizatörü ile uyumludur.

Hız Ayarı: Harici 10 kA potansiyometre ile çıkış seviyesinin manuel olarak ayarlanmasını sağlar (9907-173 parça numarasında mevcut değildir).

Droop Switch: The external droop switch is to be wired in series with the auxiliary circuit breaker contact. Düşüş Anahtarı: Harici düşüş anahtarı yardımcı devre kesici kontağı ile seri olarak bağlanmalıdır. Droop mode is selected when either the droop switch or the auxiliary circuit breaker is open. Düşüş modu, düşürme anahtarı veya yardımcı devre kesici açık olduğunda seçilir.

Çıktılar:

Yük Sinyali: Yük Paylaşım Modülü tarafından algılanan toplam gerçek akımla orantılı DC sinyali.

Yük kazancını ayarlamak için kullanılır.

Hız Kontrolüne Çıkış: Modele bağlı olarak +0,5 - +4,5 Vdc analog, ± 3 Vdc analog veya PWM.

Düzeltmeler

Düşüş: Yüksüz ve tam yük koşulları arasında çıkış azalması sağlar.

Load Gain: Provides adjustment of the load on an individual generator when two or more generators are paralleled. Yük Kazancı: İki veya daha fazla jeneratör paralel olduğunda yükün tek bir jeneratör üzerindeki ayarını sağlar. Adjusts specified full load condition from 3 to 7 Arms. Belirtilen tam yük koşulunu 3 ila 7 Arms arasında ayarlar.
