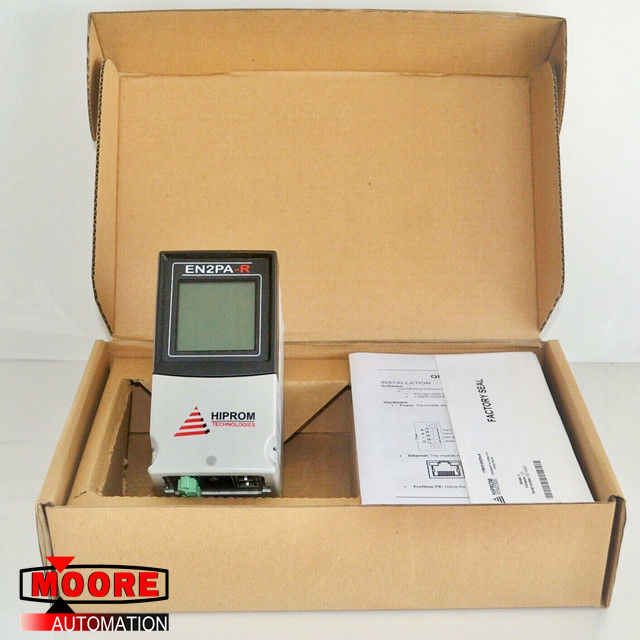

Hiprom 1788HP-EN2PA Ethernet / IP - Profibus PA İletişim Modülü Allen Bradley

Hiprom 1788HP-EN2PA Ethernet / IP - Profibus PA İletişim Modülü AB

Ürün Detayları

Açıklama

Hiprom 1788HP-EN2PA EtherNet / IP - Profibus PA Bağlantı Cihazı İletişim Modülü, DIN Ray Montajı, LCD Ekran, 24V DC Güç, IP65, AB Logix Kontrol Cihazını (Ethernet / IP üzerinden) Çeşitli Profibus PA Saha Cihazlarına bağlar.

Giriş

The 1788HP-EN2PA-R provide a fast and integrated solution for adding Profibus PA field devices to any Logix platform. 1788HP-EN2PA-R, herhangi bir Logix platformuna Profibus PA saha cihazları eklemek için hızlı ve entegre bir çözüm sunar. This linking device provides a direct link between Profibus PA and EtherNet/IP with no intermediate Profibus-DP layer required. Bu bağlama cihazı, Profibus PA ile EtherNet / IP arasında ara Profibus-DP katmanı gerekmeksizin doğrudan bir bağlantı sağlar.

Integration into RSLogix5000 is seamless when making use of the modules' AddOn-Profiles (AOPs), and the process variables of each field device appear in engineering units without any required user logic. Modüllerin AddOn-Profillerinden (AOP) yararlanırken RSLogix5000'e entegrasyon sorunsuzdur ve her saha cihazının proses değişkenleri, gerekli kullanıcı mantığı olmadan mühendislik birimlerinde görünür. The entire Profibus PA configuration is done within the RSLogix5000 environment. Profibus PA yapılandırmasının tamamı RSLogix5000 ortamında yapılır. Additional PV statuses and diagnostic information is also available. Ek PV durumları ve teşhis bilgileri de mevcuttur.

Modül maksimum 24 saha cihazını destekler ve bagaj başına 500mA sağlayabilir.

It will also allow the user to view detailed diagnostics from each field device using its DTM (device type manager) directly from the Logix environment with Hiprom's FDT-ThinFrame. Ayrıca kullanıcının, Hiprom FDT-ThinFrame ile doğrudan Logix ortamından DTM'yi (cihaz tipi yöneticisi) kullanarak her saha cihazından ayrıntılı tanılama görüntülemesine izin verir. The user will be able to view a scope trace of the signal of each field device and provide extended statistics with regards to packet count. Kullanıcı, her bir saha cihazının sinyalinin bir kapsam izini görebilir ve paket sayısı ile ilgili genişletilmiş istatistikler sağlayabilir.

Şartname

Güç Gereksinimleri: Güç, 4 yol kullanılarak 1788HP-EN2PA-R'ye bağlanacaktır

phoenix connector. anka kuşu konektörü. Operating Voltage: 24 to 32 V Çalışma Gerilimi: 24 ila 32 V

Güç Tüketimi: 24 V'de 260 mA (saha cihazı bağlı değilken)

PA Bus akım beslemesi: 24 V'de 500 mA (devre başına)

Çalışma / Depolama Sıcaklığı: 0 ila 50 ºC

Kirlilik Derecesi: 2

Bağıl Nem:% 5 ila 95 yoğuşmasız

Muhafaza Türü: IP20

Güç İletkenleri: Maksimum 18 AWG (0,75 m2), minimum 24 AWG (0,25 metrekare) minimum bakır tel

Ethernet İletkeni: CAT5 STP

Profibus PA İletken: maksimum 18 AWG (0,75 m2), minimum 24 AWG (0,25 metrekare) minimum bakır tel

Konnektör Sıkma Torku: (0.22 Nm -> 0.25 Nm)
