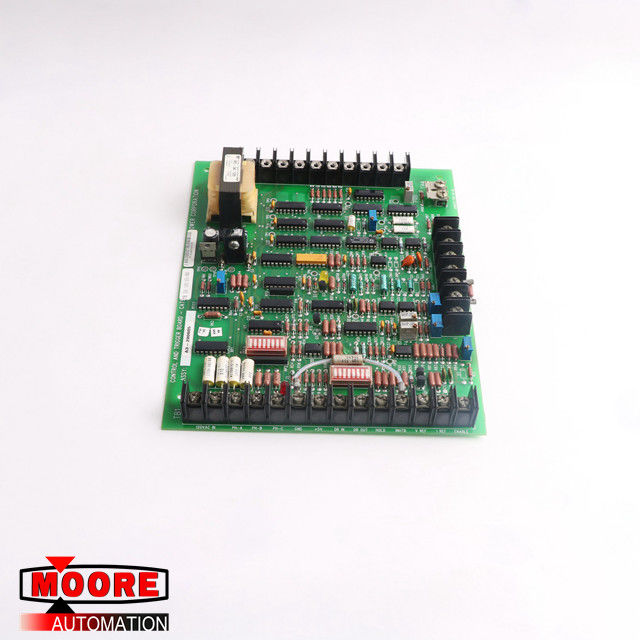

CONTROL A3-290605 3 Fazlı Güç Kaynakları İçin Kontrol ve Tetik Kartı

KONTROL A3-290605 3 FAZLI GÜÇ KAYNAKLARI İÇİN KONTROL VE TETİK KURULU

Ürün Detayları

The Control and Trigger Board, CAT Board, is designed to the requirements learned from many years of experience with SCR controlled high power equipment. Kontrol ve Tetik Kartı, CAT Kurulu, SCR kontrollü yüksek güçlü ekipmanlarla uzun yıllara dayanan deneyimlerden öğrenilen gereksinimlere göre tasarlanmıştır. Modern CMOS integrated circuit technology has allowed an extremely compact, unitized design with low power consumption. Modern CMOS entegre devre teknolojisi, düşük güç tüketimi ile son derece kompakt, birleştirilmiş bir tasarıma izin vermiştir. The following description covers the major features and applications of the design. Aşağıdaki açıklama tasarımın ana özelliklerini ve uygulamalarını kapsamaktadır.

Güç ve Referans Regülatörü

1. TB1-1 ve TB1-2 terminallerine kontrol gücü (120 VAC nominal) uygulanmalıdır.

a) Minimum giriş gerilimi: 85 VAC

b) Maksimum giriş gerilimi: 135 VAC

2. Aşamalı Referanslar

a) TB1-3, TB1-4 ve TB1-5 terminallerine uygulanmalıdır.

b) SCR'lerin doğru şekilde ateşlenmesini sağlamak için doğru faz rotasyonu ve sırası önemlidir.

c) The 3-phase references must be balanced to within ± 5% of each other. c) 3 fazlı referanslar birbirlerinin ±% 5'i arasında dengelenmelidir. The CAT board incorporates phase imbalance detection and in the event of a lost phase or high imbalance the board will inhibit its output until the phase balance has been restored. CAT kartı faz dengesizliği algılamasını içerir ve kayıp faz veya yüksek dengesizlik durumunda kart, faz dengesi geri kazanılana kadar çıkışını engeller.

d) The voltage of the 3-phase reference is not critical; d) 3 fazlı referansın voltajı kritik değildir; it may be between 60 VAC and 200 VAC. 60 VAC ile 200 VAC arasında olabilir.

e) 3 fazlı referans, bir direnç bölücü veya üç küçük kontrol transformatörü yoluyla elde edilebilir.

3. Kontrol Amplifikatörü Referansı

a) TB1-7 terminalinde düşük sıcaklık katsayısına sahip kararlı bir kontrol referansı sağlanır.

b) The reference must be preset to 5.00 volts through P1; b) Referans, P1 ile 5.00 volta ayarlanmalıdır; it can supply approximately 30 ma to the control potentiometers. Kontrol potansiyometrelerine yaklaşık 30 ma güç sağlayabilir.

c) The control potentiometers may be 10K, 2 watts. c) Kontrol potansiyometreleri 10K, 2 watt olabilir. They are returned to terminals TB1-12 (VREF) and TB1-13 (IREF). TB1-12 (VREF) ve TB1-13 (IREF) terminallerine geri gönderilir. The ground return is terminal TB1-6. Toprak dönüşü terminal TB1-6'dır.

d) Giriş referans girişlerinin (RC = 0.4) geniş filtrelenmesi, kontrol amplifikatöründen önce maksimum gürültü bastırma sağlamak için kullanılır.
