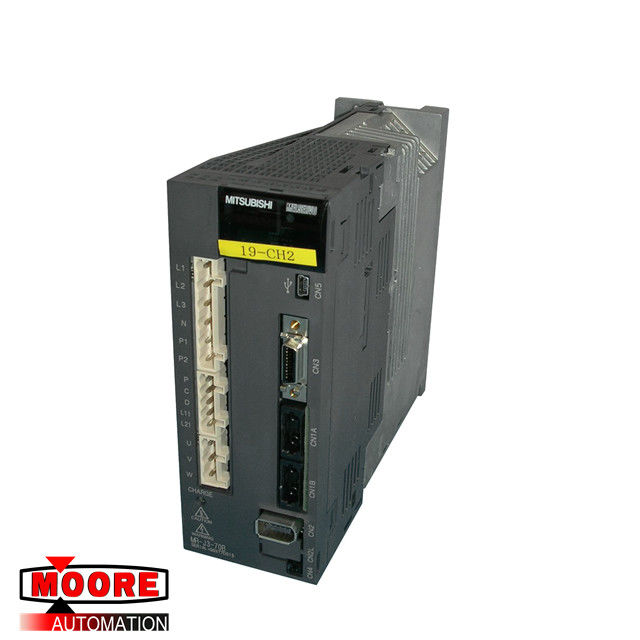

MR-J3-70B MRJ370B MITSUBISHI AC Servo GÜVENLİK AMP 700W 200V

MR-J3-70B MRJ370B MITSUBISHI AC Servo GÜVENLİK AMP 700W 200V

Ürün Detayları

The Mitsubishi MELSERVO-J3 series general-purpose AC servo has further higher performance and higher functions compared to the current MELSERVO-J2-Super series.The MR-J3-B servo amplifier connects to servo system controller and others via high speed synchronous network and operates by directly reading position data. Mitsubishi MELSERVO-J3 serisi genel amaçlı AC servo, mevcut MELSERVO-J2-Super serisine kıyasla daha yüksek performansa ve daha yüksek fonksiyonlara sahiptir. doğrudan konum verilerini okuyarak çalışır. The rotation speed/direction control of servo motor and the high accuracy positioning are executed with the data from command module. Servo motorun dönüş hızı / yönü kontrolü ve yüksek hassasiyetli konumlandırma, komut modülünden gelen verilerle gerçekleştirilir. SSCNET equipped by theMR-J3-B servo amplifier greatly improved its communication speed and noise tolerance by adopting optical communication system compared to the current SSCNET. MR-J3-B servo amplifikatörü tarafından donatılan SSCNET, mevcut SSCNET'e kıyasla optik iletişim sistemini benimseyerek iletişim hızını ve gürültü toleransını büyük ölçüde geliştirdi. For wiring distance, 50m of the maximum distance between electrodes is also offered.The torque limit with clamping circuit is put on the servo amplifier in order to protect the power transistor of main circuit from the over current caused by rapid acceleration/deceleration or overload. Kablolama mesafesi için, elektrotlar arasındaki maksimum mesafenin 50m'si de sunulmaktadır. Hızlı devir / yavaşlama veya aşırı yüklenmeden kaynaklanan ana devrenin güç transistörünü aşırı akımdan korumak için sıkıştırma devresine sahip tork limiti servo amplifikatöre konur. In addition, torque limit value can be changed to desired value with parameter. Ayrıca, tork limit değeri parametre ile istenen değere değiştirilebilir.
Bu yeni seri USB iletişim işlevine sahip olduğundan, MR Configurator tarafından yüklenmiş kişisel bir bilgisayar veya benzeri, parametre ayarı, test işlemi, durum göstergesi izleme, kazanç ayarı vb. Gerçekleştirmek için otomatik olarak ayarlanabilir. servo kazançlarını makineye göre ayarlayın.
The MELSERVO-J3 series servo motor is equipped with an absolute position encoder which has the resolution of 262144 pulses/rev to ensure more accurate control as compared to the MELSERVO-J2-Super series. MELSERVO-J3 serisi servo motor, MELSERVO-J2-Super serisine kıyasla daha doğru kontrol sağlamak için 262144 darbe / devir çözünürlüğe sahip mutlak bir konum kodlayıcı ile donatılmıştır. Simply adding a battery to the servo amplifier makes up an absolute position detection system. Sadece servo amplifikatöre bir pil eklemek mutlak bir konum algılama sistemi oluşturur. This makes home position return unnecessary at power-on or alarm occurrence by setting a home position once. Bu, bir açılış konumu bir kez ayarlayarak açılışta veya alarm oluştuğunda başlangıç ​​konumunun gereksiz yere dönmesini sağlar.

Özellikler

Gerilim / frekans: 3 fazlı veya 1 fazlı 200 ila 230VAC, 50 / 60Hz

İzin verilen voltaj dalgalanması: 3 fazlı veya 1 fazlı 200 ila 230VAC: 170 ila 253VAC

İzin verilen frekans dalgalanması:% 5 içinde

Güç kaynağı kapasitesi: Bkz. Bölüm 10.2

Demeraj akımı: Bkz. Bölüm 10.5

Kontrol Sistemi: Sinüs dalgası PWM kontrolü, akım kontrol sistemi

fonksiyon

Kazanç arama işlevi: Kişisel bilgisayar otomatik olarak kazançları değiştirir ve kısa sürede aşılmayan kazançları arar.MR Yapılandırıcı bu işlev için gereklidir.

Hafif titreşim bastırma kontrolü: Bir servo motor duruşunda üretilen 1 darbenin titreşimini bastırır.

Auto tuning: Automatically adjusts the gain to optimum value if load applied to the servomotor shaft varies. Otomatik ayarlama: Servo motor miline uygulanan yük değiştiğinde kazancı otomatik olarak optimum değere ayarlar. Higher in performance than MR-J2-Super series servo amplifier. MR-J2-Super serisi servo amplifikatörden daha yüksek performans.

Dönüş dönüştürücü: Rejeneratif seçenek yeterli rejeneratif güç sağlayamadığında kullanılır. 5kW veya daha fazla servo amplifikatör kullanılabilir.

Rejeneratif seçenek: Servo amplifikatörün yerleşik rejeneratif direnci üretilen rejeneratif güç için yeterli rejeneratif kapasiteye sahip olmadığında kullanılır.

Alarm geçmişi temizlendi: Alarm geçmişi temizlendi.

Çıkış sinyali (DO) zorunlu çıkışı: Çıkış sinyali servo durumundan bağımsız olarak açılabilir / kapatılabilir. Çıkış sinyali kablo kontrolü vb. İçin bu işlevi kullanın.

Test çalışma modu: JOG çalışma konumlandırma işlemi Zorlanmış çıktı YAPIN, ancak konumlandırma işlemi için MR Configurator gereklidir.
