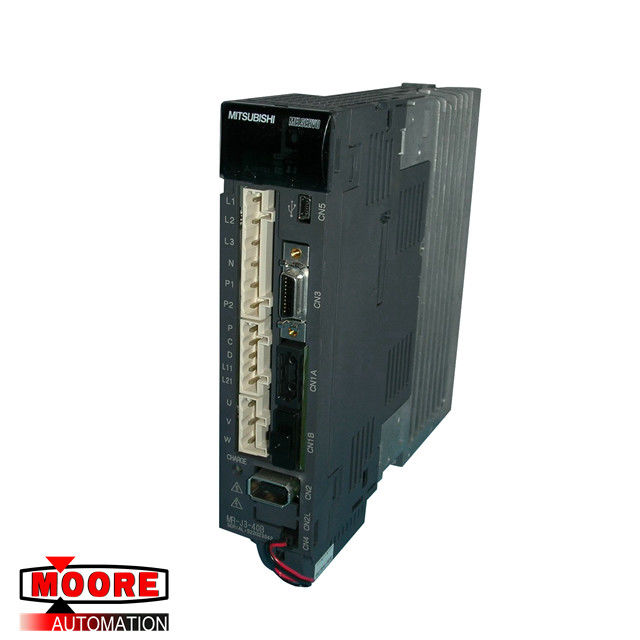

MR-J3-40B MRJ340B MITSUBISHI Servo Sürücü 400W 200V

MR-J3-40B MRJ340B MITSUBISHI Servo Sürücü 400W 200V

Ürün Detayları

The Mitsubishi MELSERVO-J3 series general-purpose AC servo has further higher performance and higher functions compared to the current MELSERVO-J2-Super series.The MR-J3-B servo amplifier connects to servo system controller and others via high speed synchronous network and operates by directly reading position data. Mitsubishi MELSERVO-J3 serisi genel amaçlı AC servo, mevcut MELSERVO-J2-Super serisine kıyasla daha yüksek performansa ve daha yüksek fonksiyonlara sahiptir. doğrudan konum verilerini okuyarak çalışır. The rotation speed/direction control of servo motor and the high accuracy positioning are executed with the data from command module. Servo motorun dönüş hızı / yönü kontrolü ve yüksek hassasiyetli konumlandırma, komut modülünden gelen verilerle gerçekleştirilir. SSCNET equipped by theMR-J3-B servo amplifier greatly improved its communication speed and noise tolerance by adopting optical communication system compared to the current SSCNET. MR-J3-B servo amplifikatörü tarafından donatılan SSCNET, mevcut SSCNET'e kıyasla optik iletişim sistemini benimseyerek iletişim hızını ve gürültü toleransını büyük ölçüde geliştirdi. For wiring distance, 50m of the maximum distance between electrodes is also offered.The torque limit with clamping circuit is put on the servo amplifier in order to protect the power transistor of main circuit from the over current caused by rapid acceleration/deceleration or overload. Kablolama mesafesi için, elektrotlar arasındaki maksimum mesafenin 50m'si de sunulmaktadır. Hızlı devir / yavaşlama veya aşırı yüklenmeden kaynaklanan ana devrenin güç transistörünü aşırı akımdan korumak için sıkıştırma devresine sahip tork limiti servo amplifikatöre konur. In addition, torque limit value can be changed to desired value with parameter. Ayrıca, tork limit değeri parametre ile istenen değere değiştirilebilir.

Özellikler

Gerilim / frekans: 3 fazlı veya 1 fazlı 200 ila 230VAC, 50 / 60Hz

İzin verilen voltaj dalgalanması: 3 fazlı veya 1 fazlı 200 ila 230VAC: 170 ila 253VAC

İzin verilen frekans dalgalanması:% 5 içinde

Güç kaynağı kapasitesi: Bkz. Bölüm 10.2

Demeraj akımı: Bkz. Bölüm 10.5

Kontrol Sistemi: Sinüs dalgası PWM kontrolü, akım kontrol sistemi

Koruyucu fonksiyonlar: Aşırı akım kapatma, rejeneratif aşırı gerilim kapatma, aşırı yük kapatma (elektronik termal röle), servo motor aşırı ısınma koruması, kodlayıcı hata koruması, rejeneratif hata koruması, düşük gerilim, anlık güç kesintisi koruması, aşırı hız koruması, aşırı hata koruma.

fonksiyon

Yüksek çözünürlüklü kodlayıcı: Bir servo motor kodlayıcı olarak 262144 darbe / devirlik yüksek çözünürlüklü kodlayıcı kullanılır.

Alçak geçiren filtre: Servo sistem yanıtı arttıkça oluşan yüksek frekanslı rezonansı bastırır.

Makine simülasyonu: Makine analizörü sonuçlarına dayanarak kişisel bilgisayar ekranındaki makine hareketlerini simüle edebilir. Bu işlev için MR Configurator gereklidir.

Hafif titreşim bastırma kontrolü: Bir servo motor duruşunda üretilen 1 darbenin titreşimini bastırır

Auto tuning: Automatically adjusts the gain to optimum value if load applied to the servomotor shaft varies. Otomatik ayarlama: Servo motor miline uygulanan yük değiştiğinde kazancı otomatik olarak optimum değere ayarlar. Higher in performance than MR-J2-Super series servo amplifier. MR-J2-Super serisi servo amplifikatörden daha yüksek performans.

Frenleme süresi: Rejeneratif seçenek yeterli rejeneratif güç sağlayamadığında kullanılır. 5kW veya daha fazla servo amplifikatör kullanılabilir.
