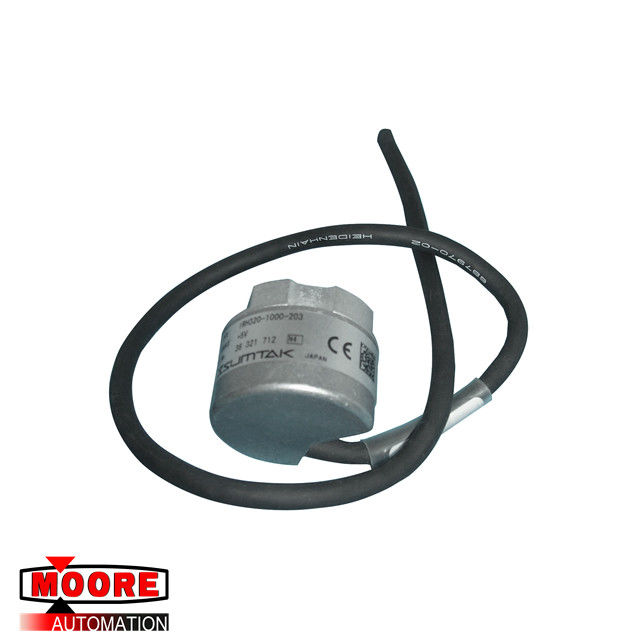

IRH320 1000P / R / 203 Sumtak Kodlayıcı

IRH320 1000P / R / 203 SUMTAK ENKODER 5VDC

Ürün Detayları

Elektriksel Özellikler

Besleme Gerilimi (Vcc): 5V ± 0.5V

Besleme Akımı (Yüksüz): ≦ 70mA

Çıkış Tipi: Line Driver

Çıkış Akımı: ± 10mA

Output Voltage: H ≧2.4V; Çıkış Gerilimi: H ≧ 2.4V; L ≦0.5V L ≦ 0.5V

Max. Maks. Applied Voltage- Uygulanan gerilim-

Min. Min. Load Resistance- Yük direnci-

Yükselme Süresi: ns 100ns

Düşme Zamanı: ns 100ns

Tepki Frekansı: 0 ～ 300kHz

Bypass Kondansatörü (0V-FG): 0.22μF

Bypass Kondansatörü (Vcc-FG): 0.22μF

ABZ sinyallerinin zamanını belirleyin, Güç açıldıktan sonra 30ms içinde çıkış sinyali sabit değil.

Kare Dalga Doğruluğu

~ 5000P / R

X1+X2=0.5T±0.1T; X1 + X2 = 0.5T ± 0.1T; X2+X3=0.5T±0.1T; X2 + X3 = 0.5T ± 0.1T; Xn≧0.15T (n=1,2,3,4); Xn ≧ 0.15T (n = 1,2,3,4); TM=0.25T±0.1T(=X2) TM = 0.25T ± 0.1T (= X2)

A&B kanallarının ve Z kanalının konum ilişkisi soldadır.

5001 ～ 10000P / R (× 2)

X1+X2=0.5P±0.15P; X1 + X2 = 0.5p ± 0.15P; X2+X3=0.5P±0.15P; X2 + X3 = 0.5p ± 0.15P; Xn≧0.1P (n=1,2,3,4); Xn ≧ 0.1P (n = 1,2,3,4); TM=0.25P±0.15P(=X2) TM = 0.25P ± 0.15P (= X2)

Position relationship of A&B channels and Z channel are as left. A&B kanallarının ve Z kanalının konum ilişkisi soldadır. P=1.0T±0.1T P = 1.0T ± 0.1T

Sinyal Doğruluğu

~ 5000P / R

Biriken Açı Hatası: ≦ 0.2T

Pitch Hatası: ± 0.01T

Bitişik Sıklık Hatası: ± 0.005T

5001 ～ 10000P / R (× 2)

Biriken Açı Hatası: ≦ 0.4T

Pitch Hatası: ± 0.1T
