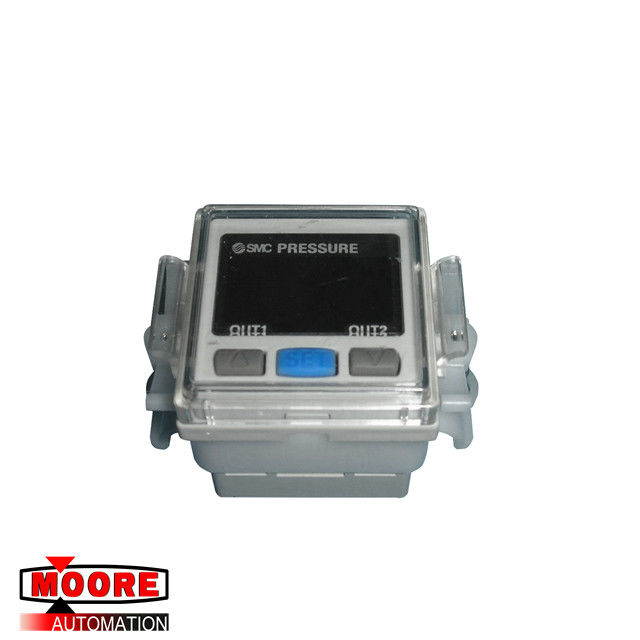

PSE300 SMC Basınç Sensörü Kontrol Cihazı 60mA Maks 12 ila 24 VDC

PSE300 SMC Basınç Sensörü Kontrol Cihazı

Ürün Detayları

Ürün Özellikleri

1 Operate the controller with the specified voltage. 1 Kontrol cihazını belirtilen voltaj ile çalıştırın. Operation with a voltage beyond specifications can cause malfunction or damage of the pressure sensor controller. Spesifikasyonların ötesinde bir voltajla çalışmak, basınç sensörü kontrolörünün arızalanmasına veya hasar görmesine neden olabilir. Insufficient supply voltage may not drive a load due to a voltage drop inside the pressure sensor controller. Yetersiz besleme voltajı, basınç sensörü kontrol cihazındaki voltaj düşüşü nedeniyle yükü sürmeyebilir.

Kullanmadan önce yükün çalışma voltajını doğrulayın.

2 Use the controller within the specified ranges of the measurement flow rate and under the specified operating pressure. 2 Kontrol cihazını, ölçüm akış hızının belirtilen aralıkları dahilinde ve belirtilen çalışma basıncı altında kullanın. Otherwise it can cause damage to the controller and an abnormal measurement. Aksi takdirde kontrolöre zarar verebilir ve anormal bir ölçüm yapabilir.

3 Do not exceed the specified maximum allowable load. 3 Belirtilen maksimum izin verilen yükü aşmayın. Otherwise it can cause damage or shorten the lifetime of the pressure sensor controller. Aksi takdirde basınç sensörü kontrolörünün hasar görmesine veya ömrünün kısalmasına neden olabilir.

4 Reserve a space for maintenance. 4 Bakım için yer ayırın. Remember to leave space for maintenance when designing the piping plan. Boru planını tasarlarken bakım için yer bırakmayı unutmayın.

5 Birleştirilecek doğru akım güç kaynağı, UL1310'a dayalı Class2 güç kaynağı olan UL yetkilendirme güç kaynağını kullanmalı ya da güç kaynağı UL1585 tabanlı bir Sınıf2 transformatörünü kullanıyor olmalıdır.

Çıktı Özellikleri

SMC Güç ve Çıkış İletken Teli (tip ZS-28-A) olan tel kullanıldığında, tel renkleri (Kahverengi, Siyah, Beyaz, Gri, Mavi) devre şemasında gösterildiği gibi uygulanacaktır.

NPN Açık Kollektör Çıkışı 2 Çıkışları

Max. Maks. 30V, 80mA 30V, 80mA

Artık voltaj 1V veya daha az

Analog Çıkış 1 ila 5V

Çıkış Empedansı Yaklaşık. 1kΩ

Otomatik vites değiştirme fonksiyonu

In case the source pressure fluctuates too much, the controller may not be able to operate normally. Kaynak basıncının çok fazla dalgalanması durumunda, kontrolör normal şekilde çalışmayabilir. Auto shift is provided to compensate for the fluctuation of the source pressure. Kaynak basıncının dalgalanmasını telafi etmek için otomatik kaydırma sağlanır.

Otomatik vites girişi alındığında ölçülen basınç standart basınç değeri haline gelirken, bu fonksiyon anahtarların ayar değerini düzeltir.

Otomatik Vites ile

Basınç değişimini ezberlemek ve basınç ayar değerini düzeltmek için doğru basınç ortaya çıkması için otomatik vites girişini zaman basınç kaynağı değişikliğinde Lo olarak ayarlayın.

Otomatik kaydırma işlevi için koşullar ve açıklamalar

1 Otomatik vites girişinin yakın sinyalinden sabit basıncı 5 ms veya daha fazla tutun.

2 Otomatik vites girişinde, o zamanki basınç düzeltilmiş değer olarak [C_5] 'e kaydedilir ve anahtar ayar değerine telafi değeri uygulayan değerle çalışır.

Ekranda yaklaşık 1 saniye [ooo] gösterilir.

3 İlk ayar sırasında otomatik vites değiştirme modu olarak ayarlanan anahtar, ayar değerine düzeltilmiş değer [C_5] uygulayan değerle çalışır:
