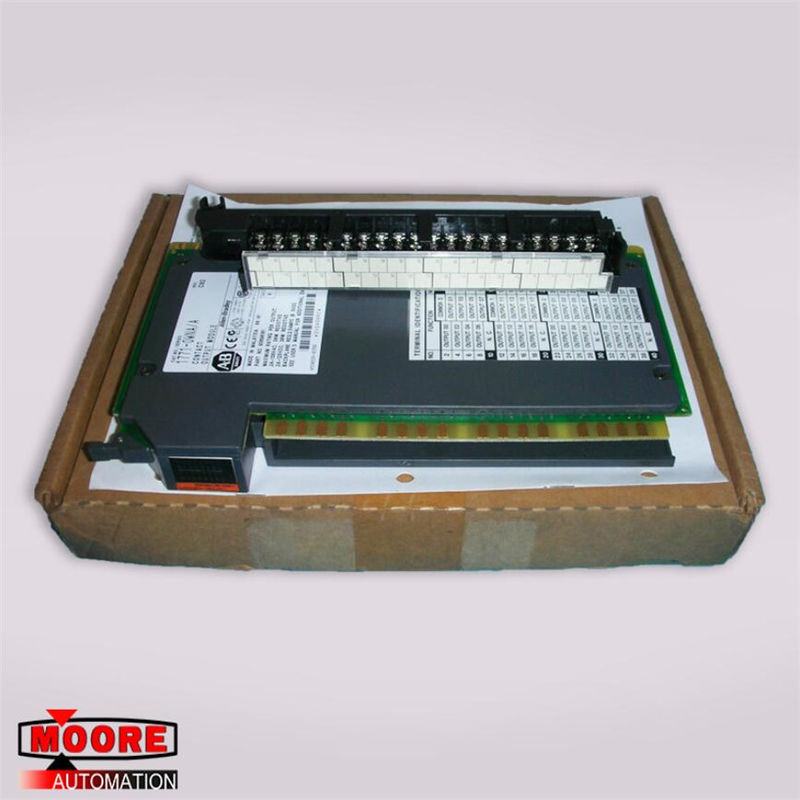

1771-OWNA / A Allen Bradley 1771 Serisi I / O Dijital Çıkış Modülü

1771-OWNA / A Allen Bradley 1771 Serisi I / O Dijital Çıkış Modülü

Ürün Özellikleri

Ürün Detayları

The controller or I/O chassis power supply, connected through the backplane of the I/O chassis, powers the logic circuitry of the contact output modules. G / Ç kasasının arka panelinden bağlanan denetleyici veya G / Ç kasa güç kaynağı, kontak çıkış modüllerinin mantık devresini çalıştırır. This supply also provides the necessary power to energize the coils of the module relays. Bu besleme ayrıca modül rölelerinin bobinlerine enerji vermek için gerekli gücü sağlar. The maximum current drawn from this supply when all coils are energized is 2.5A. Tüm bobinlere enerji verildiğinde bu beslemeden çekilen maksimum akım 2.5A'dır. Nominal backplane current is 1.8A. Nominal arka panel akımı 1.8A'dır.

The module has 32 status indicators on the module front plate. Modülün, modül ön plakasında 32 durum göstergesi bulunur. These represent the control status of the outputs. Bunlar çıkışların kontrol durumunu temsil eder. Each indicator is lit when its corresponding output is energized. Her bir gösterge, ilgili çıkışına enerji verildiğinde yanar. An additional indicator is provided to indicate a blown fuse condition. Yanmış bir sigorta durumunu belirtmek için ek bir gösterge sağlanmıştır.

The 1771–OWNA module is a modular component of the 1771 I/O system requiring a properly installed system chassis. 1771 – OWNA modülü, 1771 I / O sisteminin düzgün takılmış bir sistem kasası gerektiren modüler bir bileşenidir. Refer to publication 1771–IN075 for detailed information on acceptable Kabul edilebilir hakkında ayrıntılı bilgi için 1771 – IN075 yayınına bakınız.

chassis, proper installation and grounding requirements. şasi, uygun kurulum ve topraklama gereksinimleri. Limit the maximum adjacent slot power dissipation to 10W maximum. Bitişik maksimum yuva güç dağıtımını maksimum 10W ile sınırlayın.

The outputs are arranged in 4 groups of 8, each group with its own common. Çıktılar, her biri kendi ortak olan 8 kişilik 4 grup halinde düzenlenmiştir. The module can simultaneously switch all 32 outputs to separate loads, with a maximum of 12A per module. Modül, 32 çıkışı da modül başına maksimum 12A olacak şekilde ayrı yüklere değiştirebilir. Each output can conduct a maximum load of 1.0A continuously at 30W at 45oC, and 15W at 60oC maximum. Her çıkış, 45oC'de 30W'de sürekli olarak maksimum 60A ve maksimum 60oC'de 15W maksimum yük yükleyebilir. Ac loads switched by the modules should have a power factor (PF) of 1.0. Modüller tarafından değiştirilen AC yüklerinin güç faktörü (PF) 1.0 olmalıdır. Maximum interconnect cable length for this module is 1000 ft. (304.8 meters). Bu modül için maksimum ara bağlantı kablosu uzunluğu 304,8 metredir.
