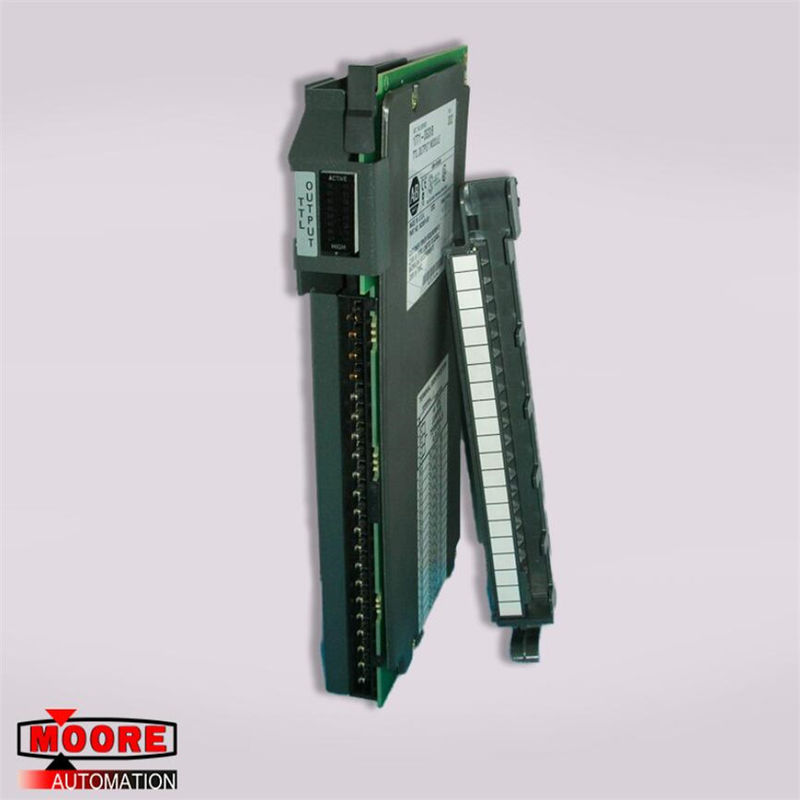

1771-OGD / B 1771-WH Allen Bradley TTL Çıkış Modülü 1771 Serisi I / O

1771-OGD / B 1771-WH Allen Bradley TTL çıkış modülü 1771 Serisi I / O

Ürün Özellikleri

Ürün Detayları

Modül başına çıkış sayısı: 16 yalıtımsız

Modül konumu: 1771-A1B - 1771-A4B G / Ç kasası (Bu modülü 1771-A4 G / Ç kasası ile kullanmayın)

Kullanıcı besleme gerilimi: 10… 60V dc

Gerilim, durum çıkışı, nom: 48V dc

Akım değeri (bkz.Derasyon Eğrisi): Çıkış direnci için 2 A, modül başına 8 A'yı aşmamalıdır.

Surge current, max: 4 A per output for 10 ms, repeatable every 2 s; Dalgalanma akımı, maks: 10 ms için çıkış başına 4 A, her 2 saniyede bir tekrarlanabilir; 25 A per output for 10 ms, repeatable every 2 s 10 ms için çıkış başına 25 A, her 2 saniyede bir tekrarlanabilir

Yük akımı, min: 2,5 mA

Durum gerilimi düşüşü (nominal akımda), maks: 1.5V dc

Durum dışı kaçak akım, maks: 0,5 mA

Çıkış sinyali gecikmesi, maks.

Kapalı - açık 0,1 ms

Açık - kapalı-0,2 msn

Güç tüketimi, maksimum: 15,6 W

Termal dağılım, maks: 53.3 BTU / saat

İzolasyon gerilimi (sürekli voltaj dayanım derecesi): 60V (sürekli), Temel Yalıtım Tipi 1000V ac'de 60 s için test edilmiş, sisteme I / O

Arka panel akımı, maks: 400V @ 5V dc

Conductors wire size:0.34…2.5 mm2(22…14 AWG) solid or stranded copper wire rated; İletken tel boyutu: 0,34… 2,5 mm2 (22… 14 AWG) tek telli veya çok telli bakır tel; at 120 °C (248 °F) or higher; 120 ° C (248 ° F) veya daha yüksek sıcaklıkta; 1.2 mm (3/64 in.) insulation max; 1,2 mm (3/64 inç) yalıtım maks; 2 - on signal ports 2 - açık sinyal portları

Sıcaklık kodu, IEC: T3

Sıcaklık kodu, Kuzey Amerika: T3C

Field wiring arm: 1771-WH; Saha kablolama kolu: 1771-WH; 1771-WHF (3 A fused); 1771-WHF (3 A kaynaşmış); 1771-WHFB (1.5 A fused) 1771-WHFB (1,5 A sigortalı)

Saha kablolama kolu vida torku: 1,0 N · m (9 lb-in)

Keying: Between 10 and 12; Anahtarlama: 10 ile 12 arasında; Between 22 and 24 22 ve 24 arasında

Sıcaklık, çalışma: IEC 60068-2-2 (Test Bd, Çalışma Kuru Isı), IEC 60068-2-14 (Test Nb, Çalışma Termal Şok): 0… 60 ° C (32… 140 ° F)
