IS200VSPAH1A
Fonksiyonel Açıklama

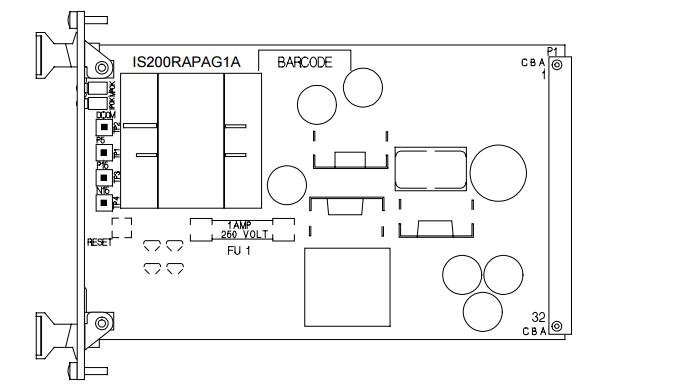

IS200RAPA Raf Güç Kaynağı Kartı (RAPA) 48 V, 25 kHz kare dalga girişini kabul eder ve aşağıdakileri sağlar:
• Innovation SeriesTM kart rafındaki diğer kartların gerektirdiği dc kontrol voltajları (P1 konektöründen).
• Kontrol için "Güç AÇIK" ve "Ana RESET" işlevleri. İki LED göstergesi ve dört test noktası kart üzerinde tanılama bilgileri sağlar (bir koruyucu sigorta da sağlanır). RAPA kartı, Innovation Series pano rafına monte edilmiştir. RAPA kartı ayrıca paralel tarzı bir veri yolu ana işlemcisi içerir. Tüm standart veri yolu sinyalleri, P1 konnektöründen bağlanır. Şu anda hizmette olan RAPA kartının iki işlevsel revizyonu vardır: IS200RAPAG1A_ _ ve IS200RAPAG1B_ _. Bunlar arasında çıkış ve referans voltaj toleranslarında küçük farklılıklar vardır.
Sıfırlama İşlevi P1 konektöründeki PSEN hattı, Gerilim SIFIRLAMA koruması ve Master altında bir mantık beslemesi sağlar
SIFIRLA işlevleri.
• Güç Açıldığında, 5 V dc regülatöre giriş 9 V dc'nin üzerine ve 5 V dc 4,6 V dc'nin üzerine çıktıktan sonra PSEN hattı 100 milisaniye boyunca düşük olacaktır.
Power Down'da (veya bir güç düşüşünde), 5 V dc regülatör girişi 9 V dc'nin altına düştüğünde PSEN hattı düşük olarak bildirilecektir. Master RESET düğmesi (RAPA kartının ön panelinde bulunur) düğmeye basıldığında PSEN'i düşük çeker ve RESET düğmesinin bırakılmasından sonra PSEN 100 milisaniye boyunca düşük kalır. PSEN'i harici bir karttan en az 30 mikrosaniye boyunca çekmek bir RESET'i zorlar ve PSEN en az 100 milisaniye boyunca veya PSEN hattı serbest bırakılana kadar düşük kalır.
Seri Kartı Tanımı Kartta 1024 bitlik bir seri bellek aygıtı bulunur. Bu bellek kart tanımlama ve revizyon bilgileri ile programlanır. Bilgiye erişim, P1 konektöründeki tek bir veri hattı olan BRDID üzerinden yapılır.
