1784-pkts
1784-KTx Kart Nasıl Çalışır

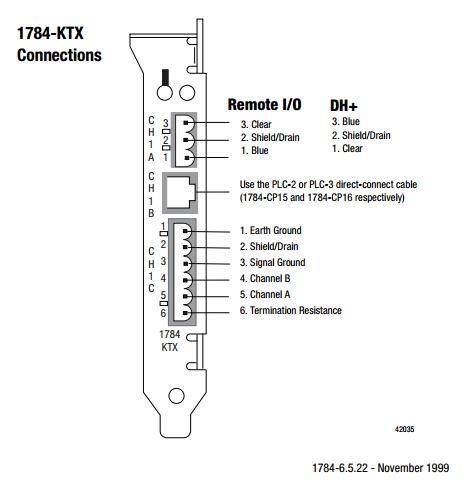

1784-KTX ve -KTXD kartları: • PLC-2®, PLC-3® dahil olmak üzere Veri Yolu ağları ve PLC-5® ve SLC 5/04 işlemcileri dahil Veri Yolu Artı ağları üzerindeki düğümlerle iletişim kurar ve SLC 5/01 ™, SLC5 / 02 ve SLC 5/03 işlemciler (yalnızca 1784KA5 aracılığıyla) • DH-485 ağlarındaki SLC ™ işlemcilerle iletişim • uzak G / Ç tarayıcısı olarak çalışır 1784-KTS kartı yalnızca uzak G / Ç tarayıcı. 1784-KTx veri aktarımı, yönetimi ve yerel ağ teşhisi gerçekleştirir. Ana bilgisayar işlemcisinin arabirimi, kartta yerleşik çift bağlantı noktalı bir bellek üzerinden yapılır. AB arayüz yazılımı (RSLinx, AI, 6200 ve INTERCHANGE üzerinden RSLogix dahil) veri aktarımını ve alımını çift bağlantı noktalı bellek üzerinden yönetir. KTx kartındaki temel bellek adresini, bilgisayarınızdaki diğer genişletme kartlarının seçilen adreslerine müdahale etmeyecek şekilde ayarlamayı unutmayın. Çift kanallı kartlarda iki adres belirleyin. Önemli: 1784-KTXD'nin iki kanalı olmasına rağmen, kartı iki ağ arasında doğrudan köprü oluşturmak için kullanamazsınız.

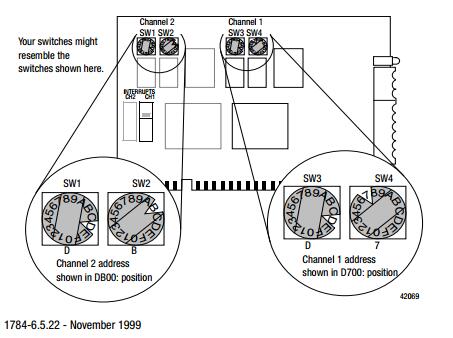

Kart Donanımını Yapılandırma KTx kartını bilgisayarınıza takmadan önce aşağıdakileri ayarlamanız gerekir: • temel bellek adresi - kartın ana işlemcinin veya sistem ana bilgisayarının KTx kartını ve ana bilgisayarı etkinleştirmesini sağlayan genişletme belleği alanı için fiziksel adresleri çift bağlantı noktalı arabirim üzerinden veri alışverişi • kartın kesme ayarı Temel Bellek Adresi Konumunu seçin Ana bilgisayar ve KTx kart, çift bağlantı noktalı bir arabirim üzerinden veri alışverişi yapar. Çift bağlantı noktalı arabirim 4 Kbayt bellek gerektirir (çift bağlantı noktalı 2 Kbayt ve arabirimin geri kalanı için 2 Kbayt). Belirtilen temel bellek adresi konumunda başlar. En az 4 Kbayt bellek bloğunun bulunduğu bir alan seçmelisiniz. MS-DOS 6.0 veya üst sürümüne sahipseniz, kullanılabilir belleği tanımlamak için Microsoft Diagnostics'te (MSD) bellek seçeneğini kullanın.
Kesme Ayarını Seçme Önemli: KTx'i bir SoftLogix5 sisteminde uzak bir G / Ç tarayıcısı olarak kullanmanız gerekiyorsa, tarayıcı kanalı için bir kesme ayarlamanız gerekir. Önemli: Yapılandırma ayarlarını seçerken, diğer arabirim kartları ve sistemle çakışmaları kontrol edin hafıza. Bir çakışma olursa, sistem düzgün çalışmaz. Çakışmayı önlemek için, her kanal için benzersiz bir kesme ayarı seçin. Başka bir kart zaten kanalın varsayılan kesmesini kullanıyorsa, kanal için yeni bir kesme seçmeniz gerekir.
